  大家知道solidworks2017怎么建模椭圆盖零件吗?不知道没有关系,小编今天介绍solidworks2017建模椭圆盖零件的方法,希望可以帮助到你哦。

  solidworks2017建模椭圆盖零件的方法介绍

  1、打开solidworks2017,并建立一个新的零件。

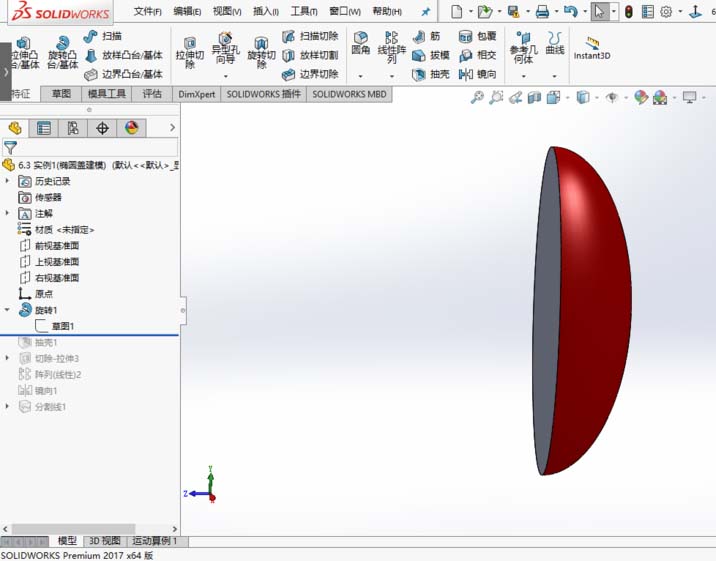

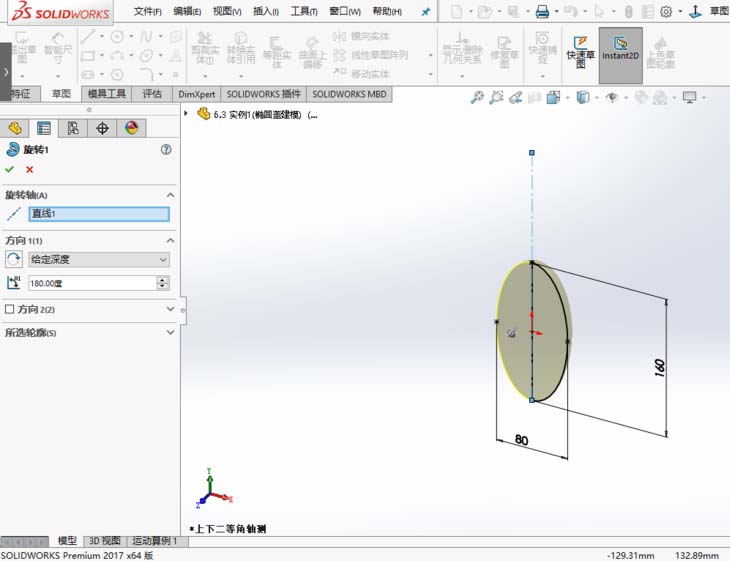

  2、选定前视基准面,正视所选基准面,利用直线命令、圆弧命令进行绘草图,并设定相关尺寸。采用旋转凸台特征命令,点击确定。

solidworks2017建模椭圆盖零件的方法介绍solidworks2017建模椭圆盖零件的方法介绍截图solidworks2017建模椭圆盖零件的方法介绍截图

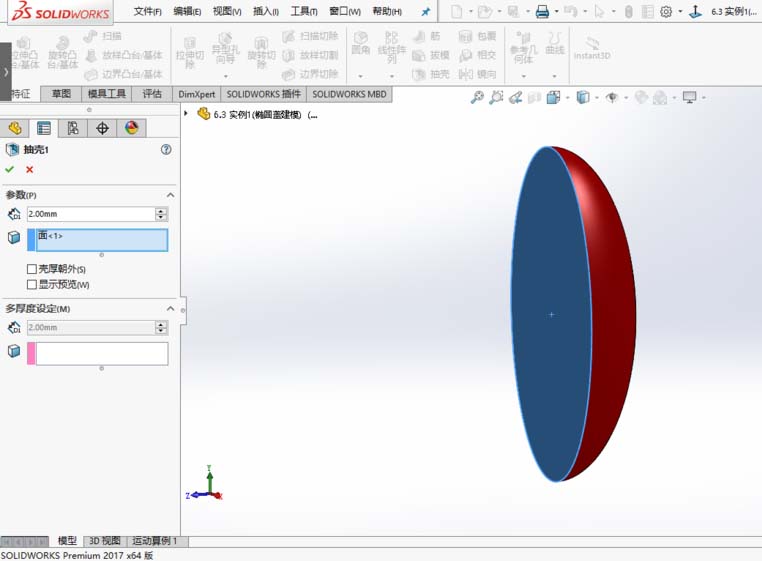

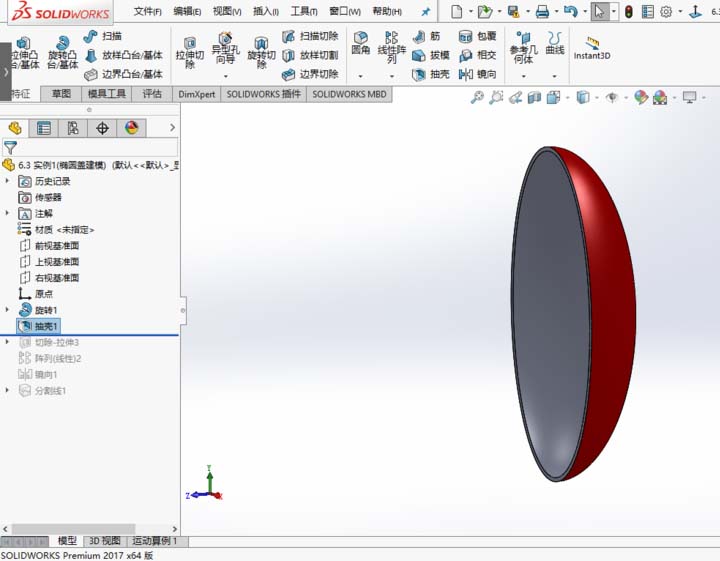

  3、采用抽壳特征命令,点击确定。

solidworks2017建模椭圆盖零件的方法介绍截图solidworks2017建模椭圆盖零件的方法介绍截图

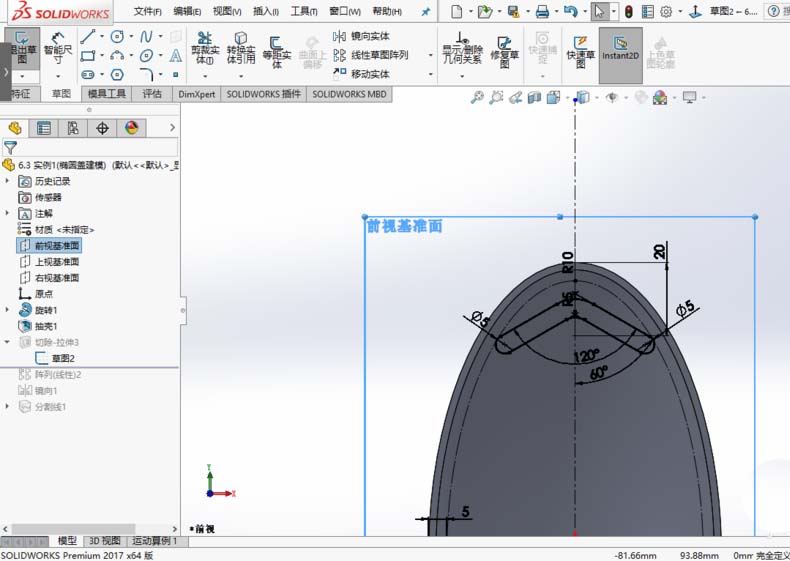

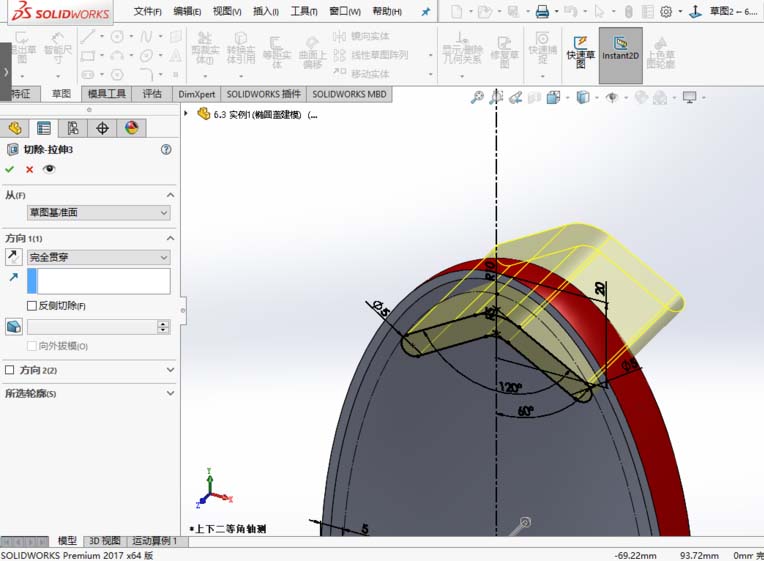

  4、选定前视基准面,正视所选基准面,利用直线命令、圆弧命令进行绘草图,并设定相关尺寸。采用拉伸切除凸台特征命令,点击确定。

solidworks2017建模椭圆盖零件的方法介绍截图solidworks2017建模椭圆盖零件的方法介绍截图solidworks2017建模椭圆盖零件的方法介绍截图

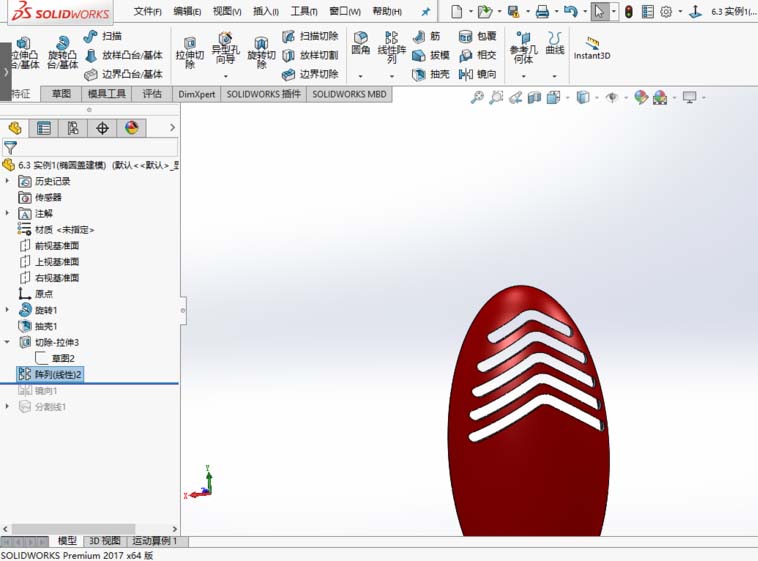

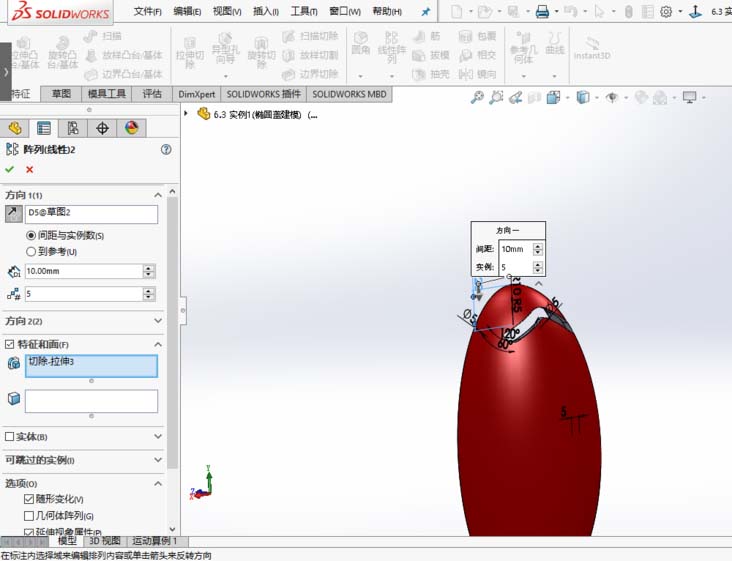

  5、采用线性阵列特征命令,点击确定。

solidworks2017建模椭圆盖零件的方法介绍截图solidworks2017建模椭圆盖零件的方法介绍截图

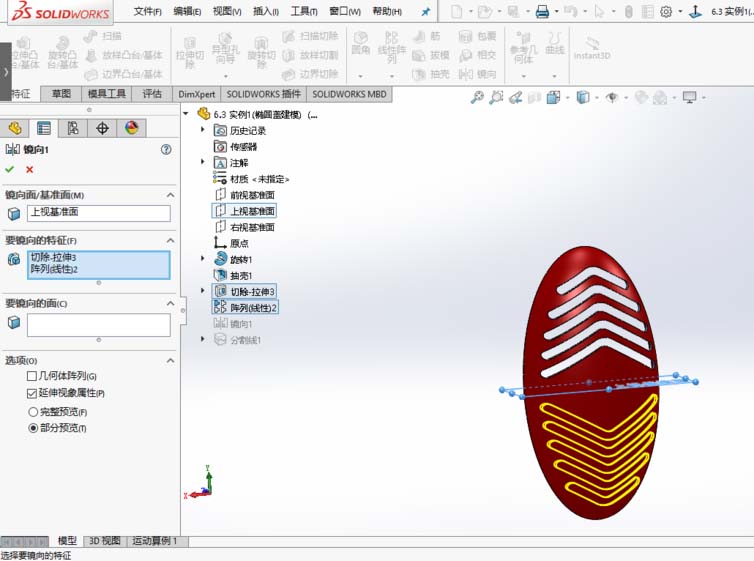

  6、以上视基准面为基准,采用镜像特征命令,点击确定。

solidworks2017建模椭圆盖零件的方法介绍截图solidworks2017建模椭圆盖零件的方法介绍截图

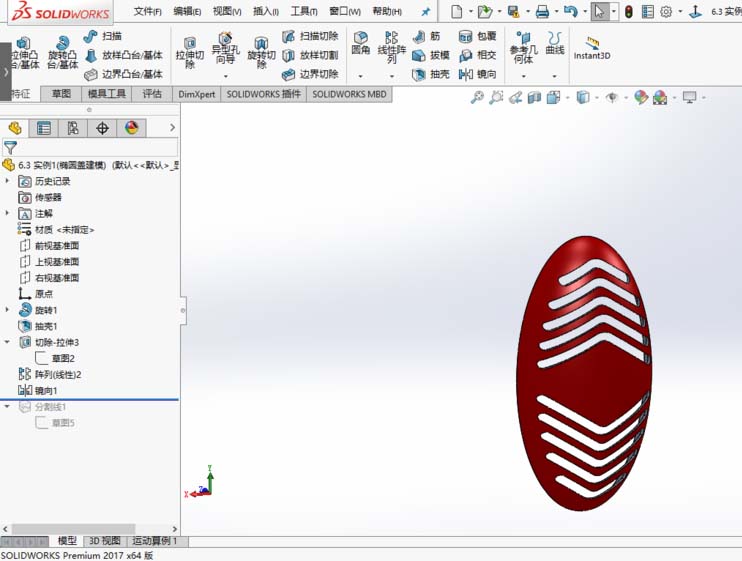

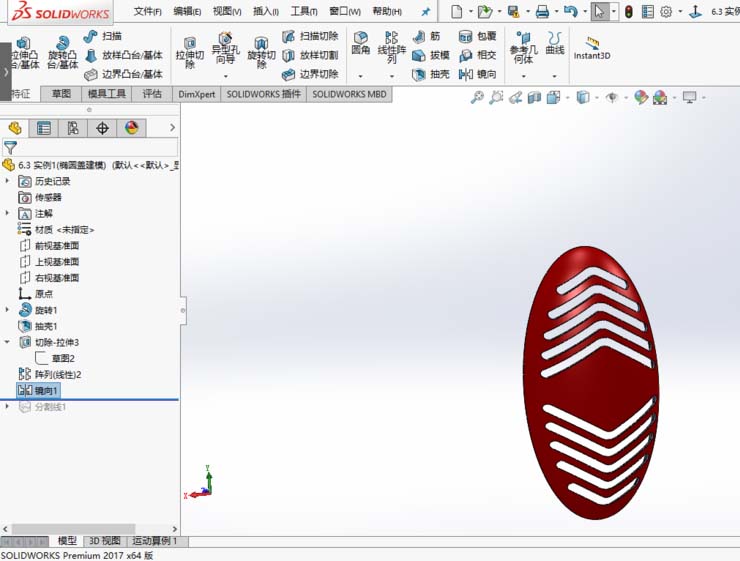

  7、最后椭圆盖就画好了。

solidworks2017建模椭圆盖零件的方法介绍截图

  以上就是solidworks2017建模椭圆盖零件的方法,你们学会了吗?
