使用ChemDraw绘制出纽曼Newman结构实例的具体步骤

时间:2024-06-15 11:45:38 编辑:易网VIP游戏门户 阅读:0

  大家知道怎么使用ChemDraw绘制出纽曼Newman结构实例吗?以下就是使用ChemDraw绘制出纽曼Newman结构实例的具体步骤。我们一起去了解了解吧。

  使用ChemDraw绘制出纽曼Newman结构实例的具体步骤

  一、建立三键对称结构

  1、在工具板上选择“实键”工具;

  2、在ChemDraw文档窗口定位并单击鼠标,建立第一个键;

  3、在单键下面的“原子”处定位,单击添加第二个键;

  4、再在相同的“原子”处定位,单击一次加第三个键,三键对称结构建立完成。如图1所示

使用ChemDraw绘制出纽曼Newman结构实例的具体步骤

  二、复制三键对称结构

  1、使用选择工具选中三键对称结构;

  2、把光标放在选择框内,按住“Ctrl键”并拖动鼠标;

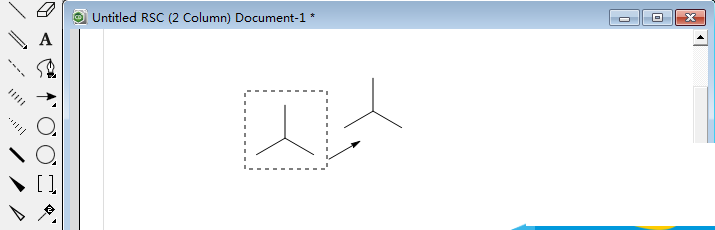

  3、复制三键对称结构完毕,放开鼠标键和Ctrl键。如图2所示

使用ChemDraw绘制出纽曼Newman结构实例的具体步骤截图

  三、旋转复制的三键对称结构

  1、使用选择工具选中复制的三键对称结构;

  2、在选择框旋转柄处双击,“Rotate对话框”出现;

  3、在文本框中输入“180”,然后单击“Rotate”按钮,旋转完成。如图3所示

  四、加键连接两个三键对称结构

  1、在工具板上选择“实键”工具;

  2、在任一三键对称结构中心定位,同时按下“Alt键”和“鼠标键”,拖动与另一三键对称结构中心相连。如图4所示

使用ChemDraw绘制出纽曼Newman结构实例的具体步骤截图

  注意:当使用Alt快捷键时,Fixed Length(固定长度)命令不起作用,可绘制任意长度。

  五、在结构中加入中空轨道

  1、在工具板选择“Orbital”工具,按住选择中空轨道(第一行、第一列);

  2、在未旋转的三键对称结构中心处定位并单击;

  3、向外按动鼠标键建立轨道。

  六、变化结构层次

  1、用选择工具选中未加中空轨道的结构;

  2、从“Object”菜单中选择“Bring to Front”命令;

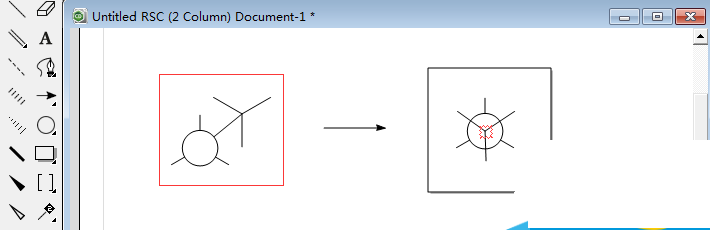

  3、光标在选择框内时,按动鼠标拖至中空轨道中心,纽曼结构完成。如图5所示

使用ChemDraw绘制出纽曼Newman结构实例的具体步骤截图

  以上就是使用ChemDraw绘制出纽曼Newman结构实例的具体步骤,希望对你有所帮助哦。
