迅捷CAD编辑器中插入单个图块的具体操作方法

有些人在使用迅捷CAD时，还不了解迅捷CAD编辑器中插入单个图块的操作，下面小编就讲解迅捷CAD编辑器中插入单个图块操作方法吧。

迅捷CAD编辑器中插入单个图块的具体操作方法

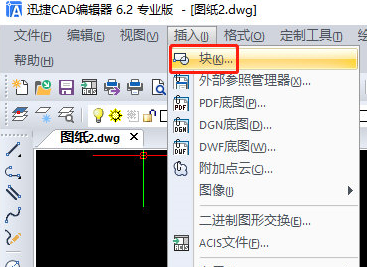

菜单栏：点击菜单栏“插入”-“块”命令选项图标，执行该命令操作后会立刻弹出“插入块”的对话框弹窗。

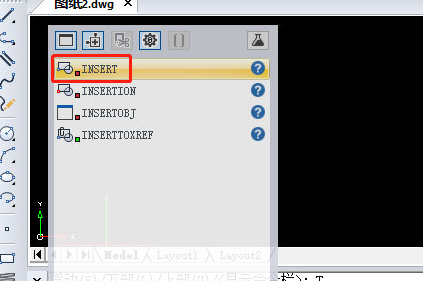

或者命令行：在命令行中输入命令“INSERT”命令字符，执行该命令操作后会立刻弹出“插入块”的对话框弹窗。

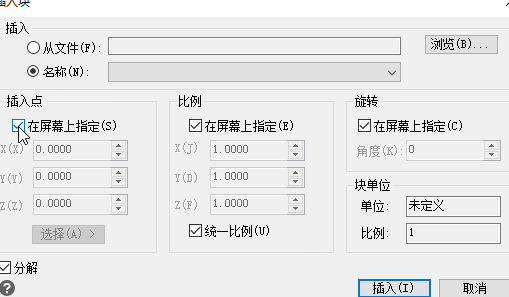

在弹出的“插入块”对话框弹窗中常用选项介绍如下：

【从文件】选项组：单击右侧的“浏览”按钮，在弹出的对话框中选择需要的图块打开。

【名称】下拉列表框：选择需要插入的图块的名称。

【插入点】选项组：插入基点坐标，可以直接在X、Y、Z三个文本框中输入插入点的局对坐标;简单的方式是通过勾选“在屏幕上指定”复选框，用对象捕捉的方法在绘图区直接捕捉确定。

【比例】选项组：设置块实例相对于块定义的缩放比例。可以直接在X、Y、Z三个文本框中输入三个方向上的缩放比例。在可以通过勾选“在屏幕上指定”复选框，在绘图区内动态确定缩放比例。勾选“统一比例”复选框，则在X、Y、Z三个方向上的缩放比例相同。

【旋转】选项组：设置块实例相对于块定义的旋转角度。可以直接在“角度”文本框中输入旋转角度值;也可以通过勾选“在屏幕上指定”复选框，在绘图区内动态确定旋转角度。

【分解】复选框：设置是否在插入块的同时分解插入的块。

根据上述详细分析，我们现在尝试一下插入单个图快操作，演示如下：

以上这里为各位分享了迅捷CAD编辑器中插入单个图块的图文操作。有需要的朋友赶快来看看本篇文章吧。
