文泰刻绘连接刻字机的图文介绍

时间:2024-06-13 14:03:02 编辑:易网VIP游戏门户 阅读:0

近期有同事问道小编文泰刻绘怎么连接刻字机呢?是不是大家和小编也遇到一样的问题,今天小编带来了文泰刻绘连接刻字机的图文介绍,希望可以帮助到你哦。

文泰刻绘连接刻字机的图文介绍

文泰刻绘连接刻字机的图文介绍

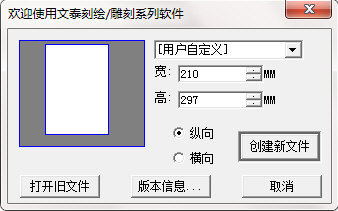

首先打开文泰刻绘软件,先设置尺寸,一般可以设置为为宽:高为600:200,有特殊要求的另外设置下即可,进入软件打开需要刻字的文件。

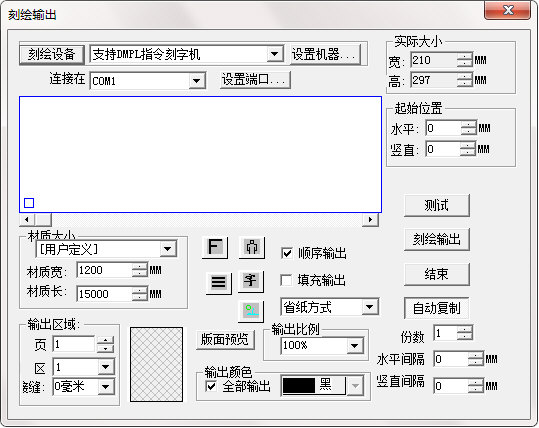

点击文件里面的刻绘输出,将已经设计处理好的图形进行刻字输出。

文泰刻绘连接刻字机的图文介绍截图

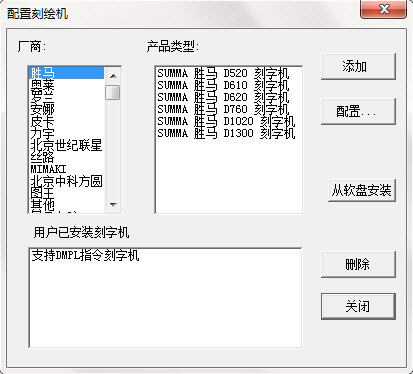

还需进行设置刻绘设备,刻绘设备呢先在厂商里面查找一下,找到后就可以直接点击产品类型,选择刻绘机的型号。如果没有就选其他,产品类型选支持HPGL指令刻字机,接好电脑与刻字机之间的数据线——地线连接,请务必安装地线,刻字机将会持续刻绘,产生一定的静电,如无地线,有可能在刻绘过程中出现骤停、乱刻等现象,点击添加,然后关闭。

文泰刻绘连接刻字机的图文介绍截图

使用串口,端口设置为串口1 (当使用串口线时电脑一般默认为COM1,如果你使用的是串口转接线或转接卡需另外查看),串口不需要安装驱动程序。端口流式控制为硬件CTS/RTS 传输速率需依机型设置

点击详细设置,设置串口参数设置,传输速率一般设9600,一定要跟刻绘机上设置的一样,流式控制选下面两个就行,流式控制选错了就会不按图形刻绘。

上文就是文泰刻绘连接刻字机的图文介绍,我相信一定不会让你失望的哦。
