迅捷CAD编辑器进行图案填充的具体操作

时间:2024-07-02 14:23:33 编辑:易网VIP游戏门户 阅读:0

迅捷CAD编辑器这款软件是非常受网友欢迎的。但刚学习迅捷CAD编辑器软件的朋友可能不清楚进行图案填充的具体操作,今天小编就讲解迅捷CAD编辑器进行图案填充的操作方法,相信大家通过学习,在以后的操作中一定会得心应手。

迅捷CAD编辑器进行图案填充的具体操作

迅捷CAD编辑器进行图案填充的具体操作

1、运行软件,自动创建一个DWG格式文件,这里在切换到【编辑器】选项卡,在绘制中选择圆图标,画一个圆对象,接下来,我们就给这个圆对象进行图案填充。

2、想要给图元进行填充,可以使用两种方法:

①同样在绘制功能区,选择【图案】,启动图案填充命令,该功能可以帮助我们创建图案、实体与过渡色填充。

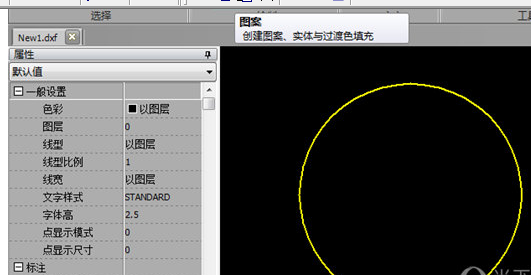

选择【图案】,启动图案填充命令

迅捷CAD编辑器进行图案填充的具体操作截图

②在命令行输入H,选择Hatch命令,同样可以启动图案填充命令。

迅捷CAD编辑器进行图案填充的具体操作截图

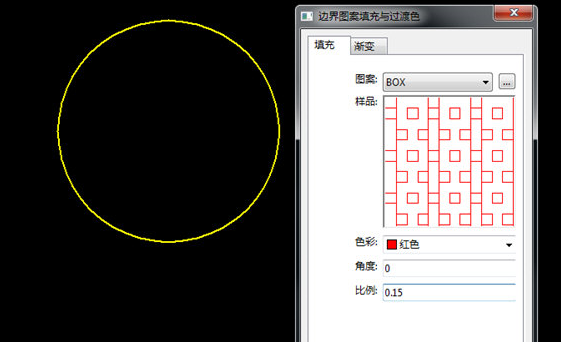

3、点击图案功能后,将会弹出【边界图案填充与过渡色】窗口中,设置将要填充的图案,色彩,角度,比例等。

迅捷CAD编辑器进行图案填充的具体操作截图

4、设置完成后,点击【选择对象】,选择需要填充的图元,这里选中刚刚画的圆形对象即可,选择完成后,按回车键,回到【边界图案填充与过渡色】窗口,点击OK即可完成图元填充。

上文就讲解了迅捷CAD编辑器进行图案填充的具体操作过程,希望有需要的朋友都来学习哦。
