几何画板绘制动态余弦函数图像的操作过程

时间:2024-07-22 10:54:45 编辑:易网VIP游戏门户 阅读:0

当前有的伙伴使用几何画板时,却还不会绘制动态余弦函数图像,接下来小编就来分享一下几何画板绘制动态余弦函数图像的操作过程,相信一定可以帮助到你们。

几何画板绘制动态余弦函数图像的操作过程

几何画板绘制动态余弦函数图像的操作过程

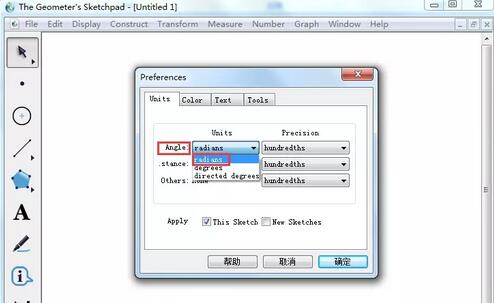

步骤一 修改角度单位。打开几何画板,执行“编辑”——“预置”命令,这样就打开了预置对话框,在单位选项下的角度处选择单位为弧度,然后单击确定。

几何画板绘制动态余弦函数图像的操作过程截图

图1:修改角度单位为弧度

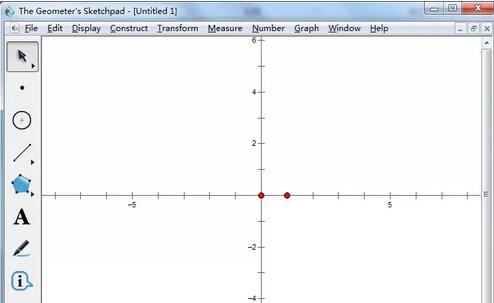

步骤二 建立直角坐标系。先执行“绘图”——“定义坐标系”命令,然后执行“绘图”——“隐藏网格”命令。

几何画板绘制动态余弦函数图像的操作过程截图

图2:建立直角坐标系

几何画板中还带有大量的自定义工具,也可以建立不是满屏的坐标系,具体可参考:如何画平面直角坐标系。

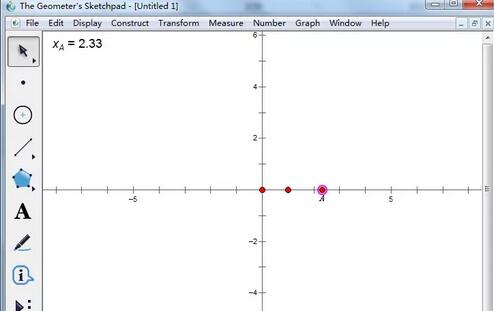

步骤三 任取横坐标轴上一点A,并标出其横坐标。取定横坐标轴上点A,然后选中点A鼠标右键,在弹出的右键菜单选择横坐标,这样就度量出了点A的横坐标值。

几何画板绘制动态余弦函数图像的操作过程截图

图3:在横轴上任取一点A

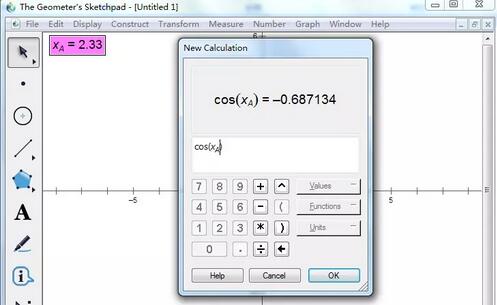

步骤四 计算cosxA。执行“数据”——“计算”命令,在弹出的对话框方程下选择cos(),然后鼠标左键点击刚度量得到的“xA=…”,然后点击确定就得到了“cos(xA)=…”。

几何画板绘制动态余弦函数图像的操作过程截图

图4:计算点A余弦值

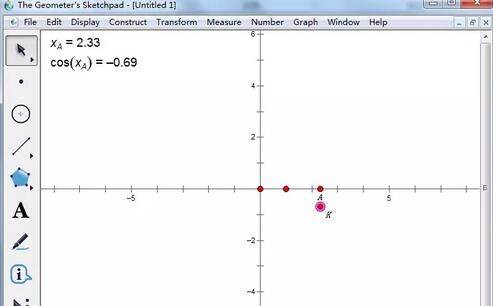

步骤五 作出点K(xA,cos(xA))。依次选中“xA=…”,“cos(xA)=…”,执行“绘图”——“绘制(x,y)”命令,这样就得到了点K。

几何画板绘制动态余弦函数图像的操作过程截图

图5:作出点K

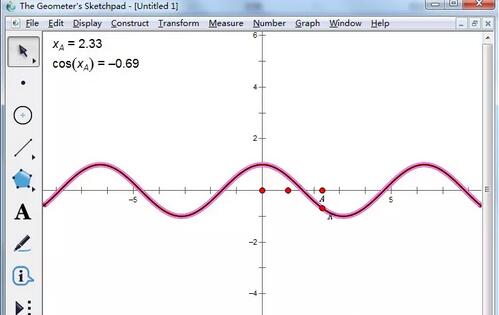

步骤六 作轨迹图。依次选中点K、点A,执行“构造”——“轨迹”命令,这样就得到了轨迹图。

几何画板绘制动态余弦函数图像的操作过程截图

图6:作轨迹图

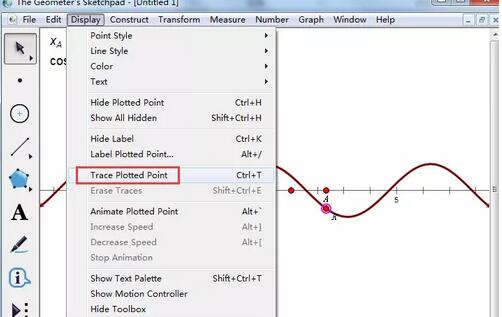

步骤七 追踪点K。选中点K,执行“显示”——“追踪绘制的点”命令。

几何画板绘制动态余弦函数图像的操作过程截图

图7:追踪点K

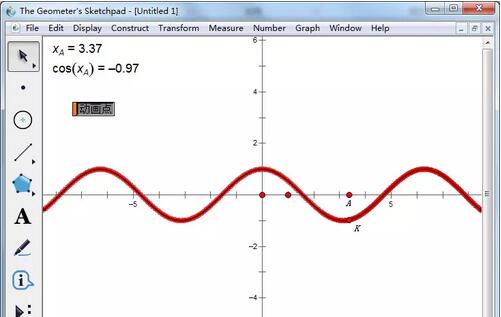

步骤八 定义点A在横坐标上的动画。选中点A,执行“编辑”——“操作类按钮”——“动画”命令,在弹出的对话框点击确定,就得到了动画点操作按钮,点击此按钮,就得到了点K运动的轨迹。

几何画板绘制动态余弦函数图像的操作过程截图

图8:制作动画

以上就是几何画板绘制动态余弦函数图像的操作过程,大家都学会了吧。
