Matlab在一个图形窗口里画多个图形的操作教程

时间:2024-08-08 11:25:13 编辑:易网VIP游戏门户 阅读:0

小伙伴们你们知道在Matlab在一个图形窗口里画多个图形呢?今天小编很乐意与大家分享在Matlab在一个图形窗口里画多个图形的技巧,感兴趣的可以来了解了解哦。

Matlab在一个图形窗口里画多个图形的操作教程

Matlab在一个图形窗口里画多个图形的操作教程

1、画在一个坐标系中

这种情况画法较简单,用hold on语句。

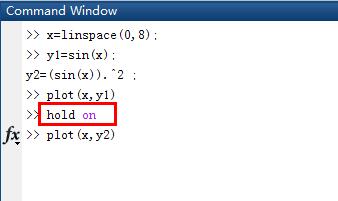

例如在同一坐标系画出y1=sin(x)和y2=sin^2(x)。如图,输入代码。

Matlab在一个图形窗口里画多个图形的操作教程截图

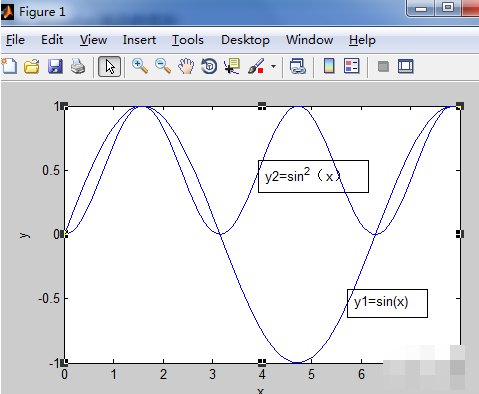

也就是只要在画完一个函数后,用hold on,然后再画第二个函数。结果如下:

Matlab在一个图形窗口里画多个图形的操作教程截图

2.画在不同坐标系中

先定义函数:例如

z1=sin(x)sin(y)

z2=x+x.^3-y.^2+1

z3=sin(sqrt(xx.^2+yy.^2))./sqrt(xx.^2+yy.^2)

代码如下:

Matlab在一个图形窗口里画多个图形的操作教程截图

在一个窗口中不同坐标系画多个图形用语句:subplot(n,m,s)

n:图像行数,m:图形列数,s:第几个图形。如subplot(2,3,1),表示画两行两列(即4个图形)中的第一个图形。

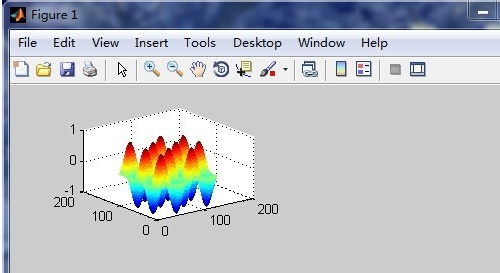

输入代码:subplot(2,2,1),mesh(z1)

得到如下图形。

Matlab在一个图形窗口里画多个图形的操作教程截图

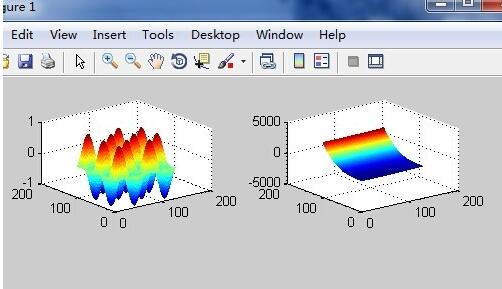

输入代码:subplot(2,2,2),mesh(z2)

画第二个图形。

Matlab在一个图形窗口里画多个图形的操作教程截图

同理,输入代码:

subplot(2,2,3),waterfall(z2)

subplot(2,2,4),meshc(z3)

画第三、四个图形。

Matlab在一个图形窗口里画多个图形的操作教程截图

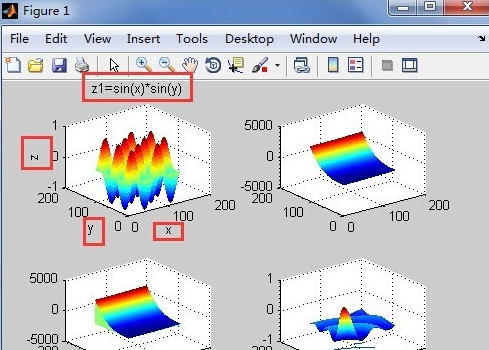

画好后需添加坐标轴名称和标题:

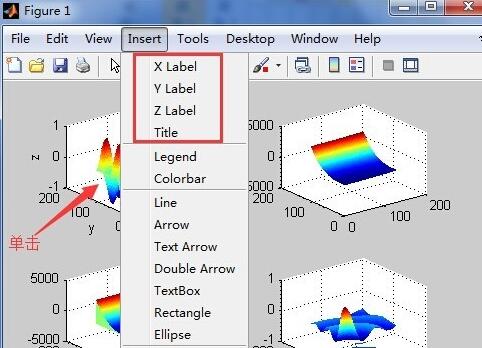

先点击某个图,再点insert,即可设置。

Matlab在一个图形窗口里画多个图形的操作教程截图Matlab在一个图形窗口里画多个图形的操作教程截图
