CAD2017设置图形界线的图文操作

时间:2024-06-20 12:43:01 编辑:易网VIP游戏门户 阅读:0

有的用户还不了解CAD2017设置图形界线的操作,下文就分享CAD2017设置图形界线的图文操作教程,希望对你们有所帮助哦。

CAD2017设置图形界线的图文操作

CAD2017设置图形界线的图文操作

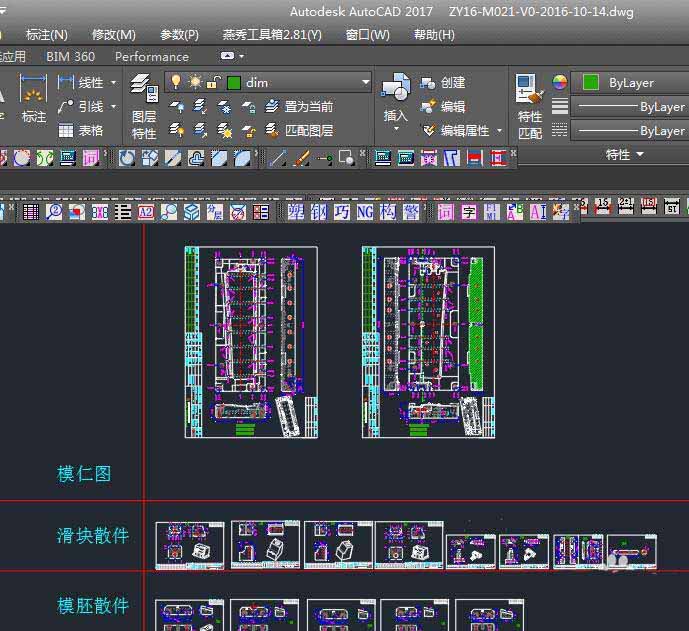

1、打开一张图纸或新建一第图纸,为了便于操作,我这里是打开一张图纸;

CAD2017设置图形界线的图文操作截图

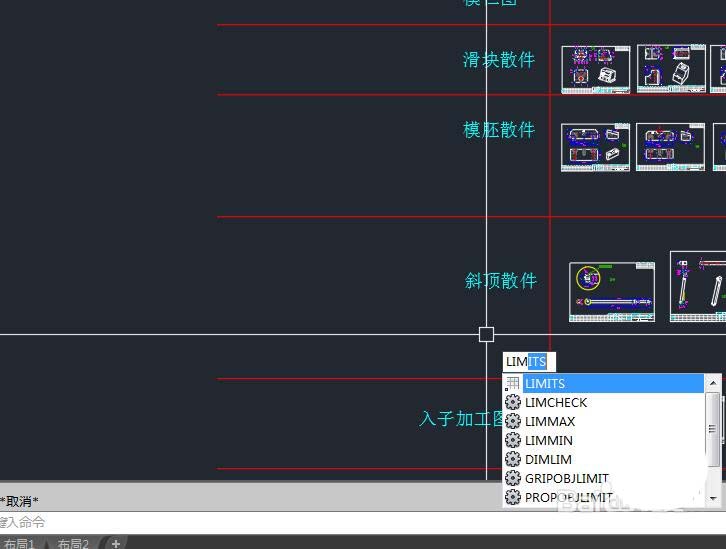

2、在CAD2017命令输入窗口输入limits,其提示如下:

CAD2017设置图形界线的图文操作截图

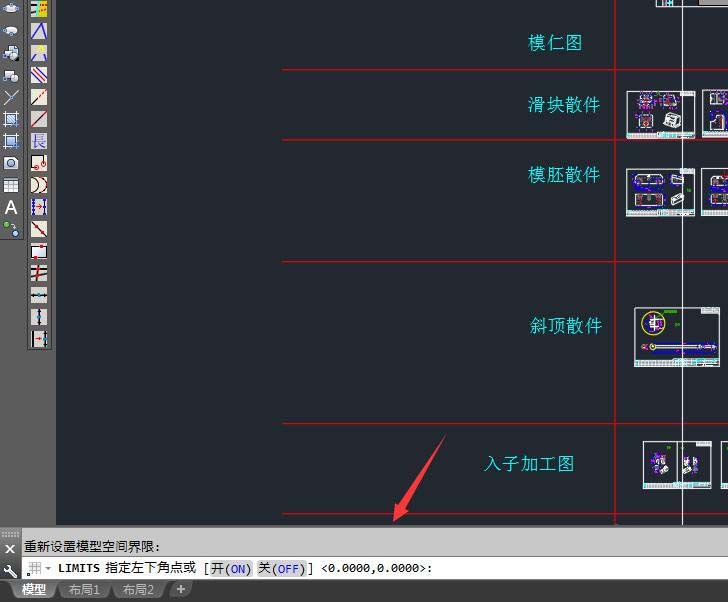

3、在命令行提示输入左下角的点时,此时的尺寸直接默认的为0即可;

CAD2017设置图形界线的图文操作截图

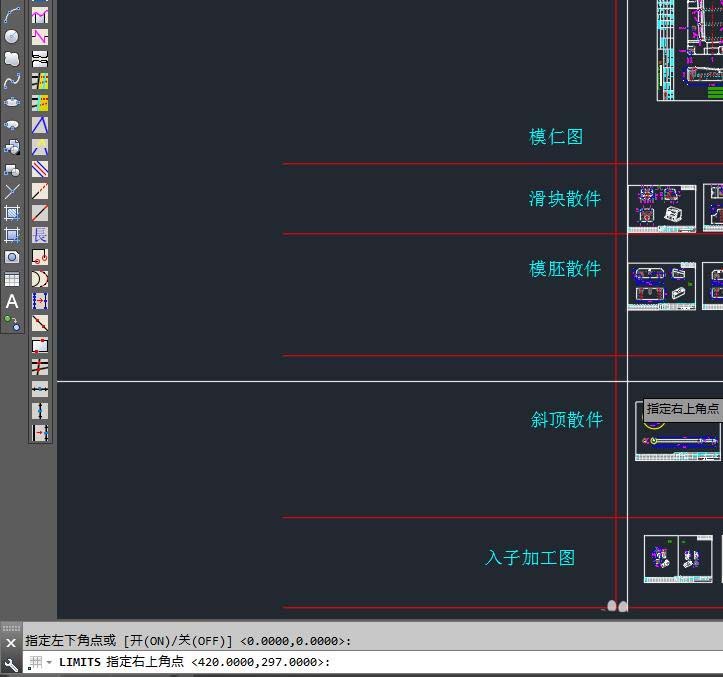

4、在提示输入右上角的点时,此时就需要输入了,输入的原则可以参考GB图纸标准,如A0A4等;

CAD2017设置图形界线的图文操作截图

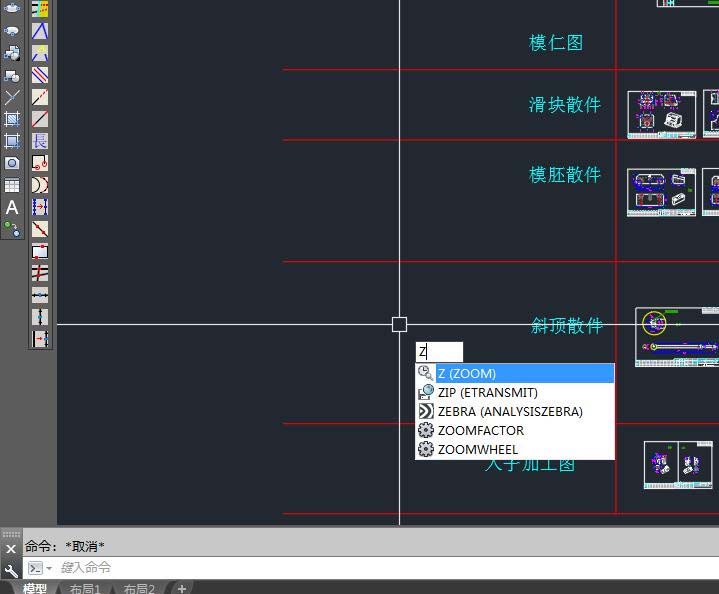

5、CAD图形界限设置完成后,可以在命令行输入Z;

CAD2017设置图形界线的图文操作截图

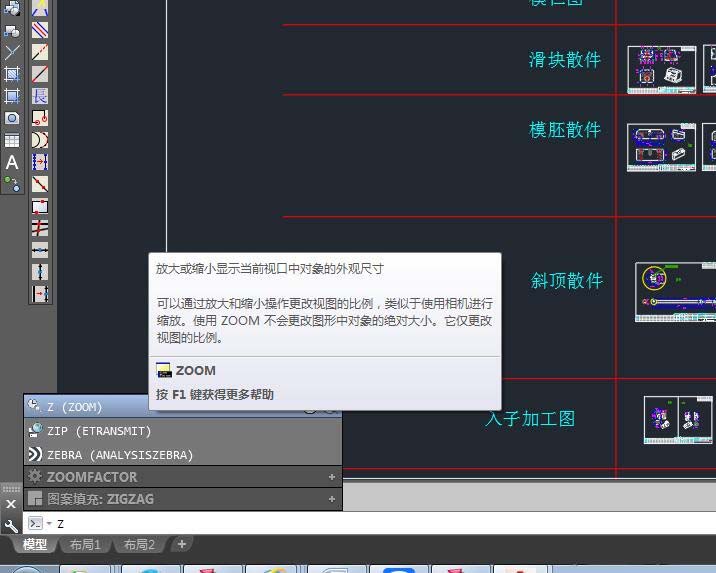

6、Z是指ZOOM命令,其功能是用来等比缩放图形;

CAD2017设置图形界线的图文操作截图

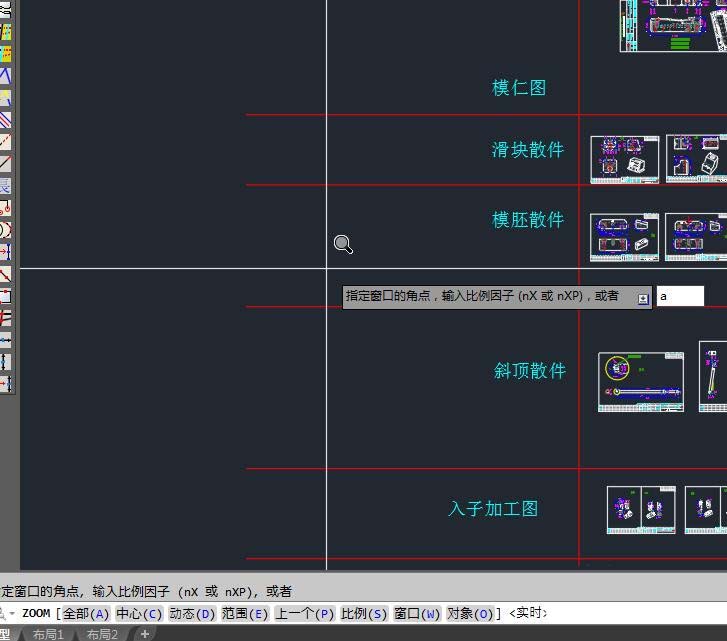

7、进入Z命令后,然后输入字母A,敲击回车键后;

CAD2017设置图形界线的图文操作截图

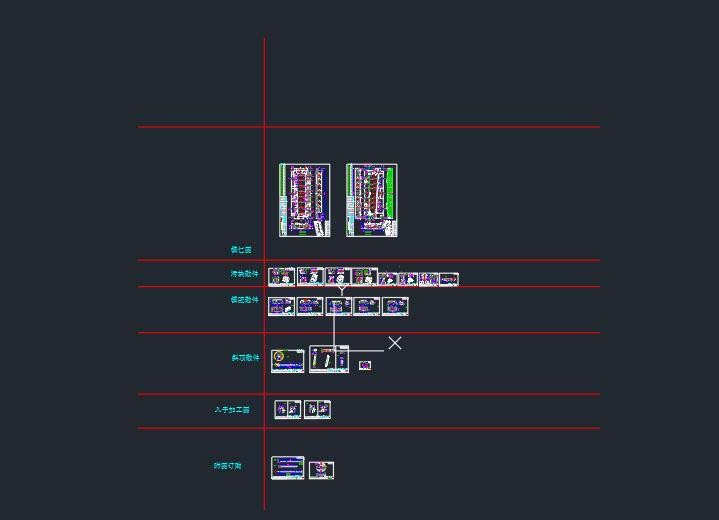

8、CAD2017绘图窗口中的图纸就会进行缩放操作了。

CAD2017设置图形界线的图文操作截图

以上这里为各位分享了CAD2017设置图形界线的图文操作。有需要的朋友赶快来看看本篇文章吧。
