CAD通过自动吸附模式制图的图文操作过程

  一些网友还不太了CAD，而本文就讲解了CAD通过自动吸附模式制图的图文操作方法，想要了解的就来学习方法吧，相信对大家一定会有所帮助的哦。

  CAD通过自动吸附模式制图的图文操作过程

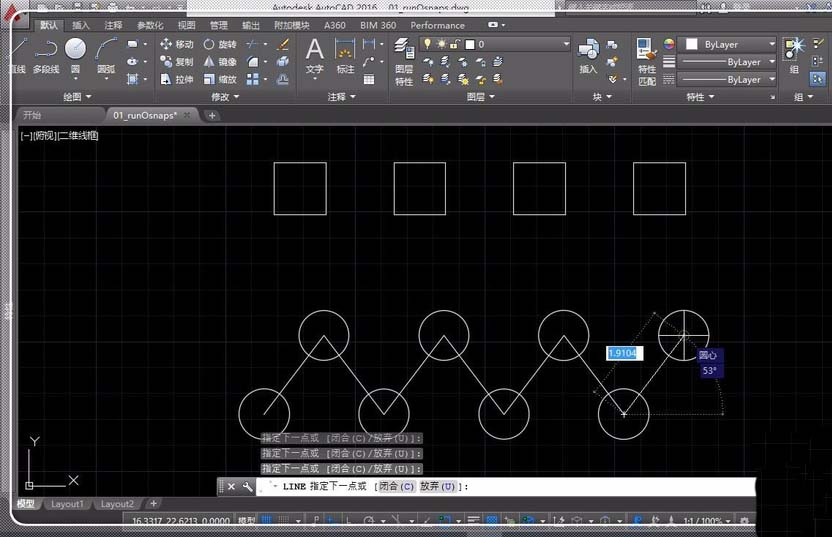

  1、用上节的方法我们来连接这几个圆

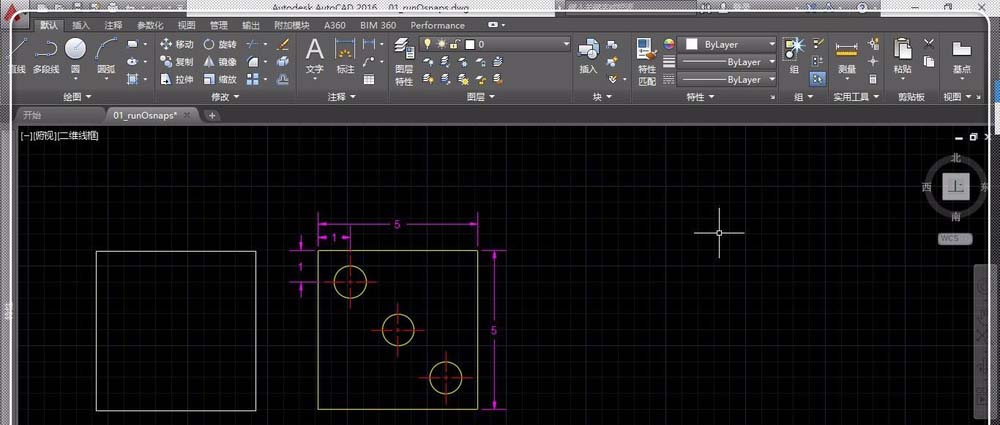

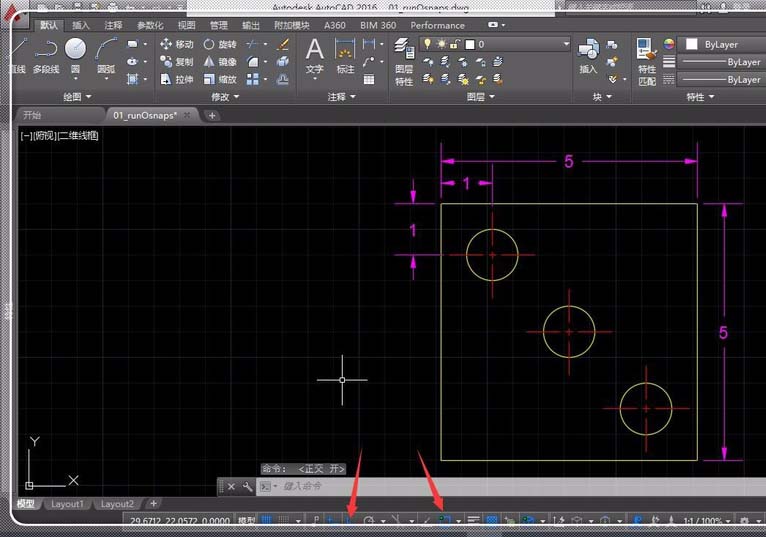

  2、打开正交模式和对象捕捉命令，来画这个图

  3、选直线工具点击输入5指定方向再输5画好后回车

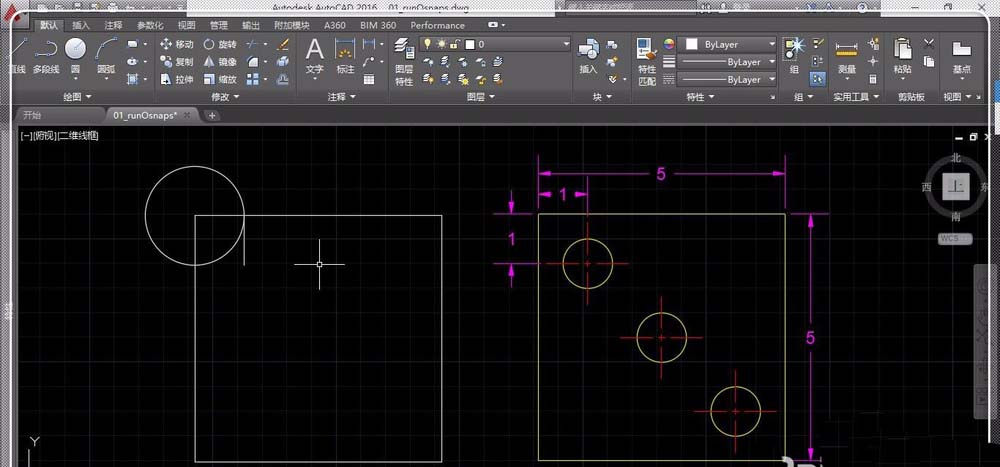

  4、选圆半径工具在左上角画半径为1的圆，再选直线按Shift选交点，在交点向下画1直线

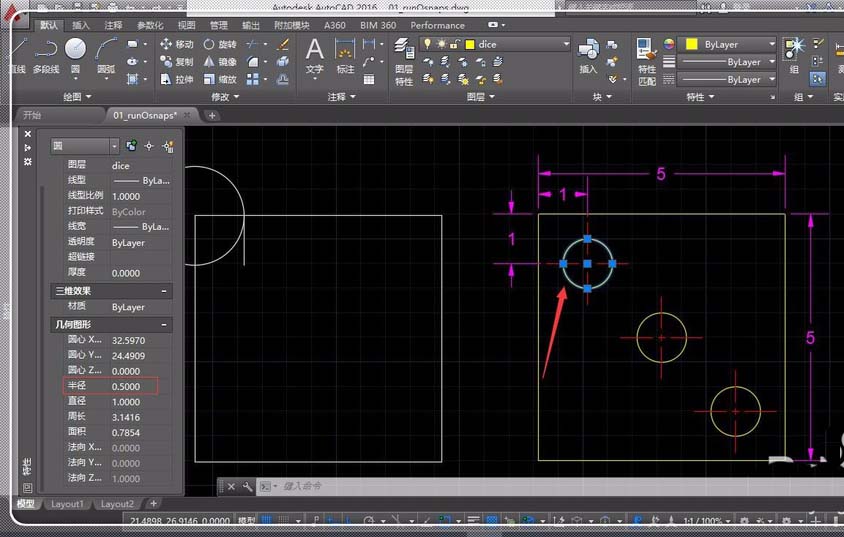

  5、选中圆下看圆的属性半径为0.5，我们也画0.5半径的圆

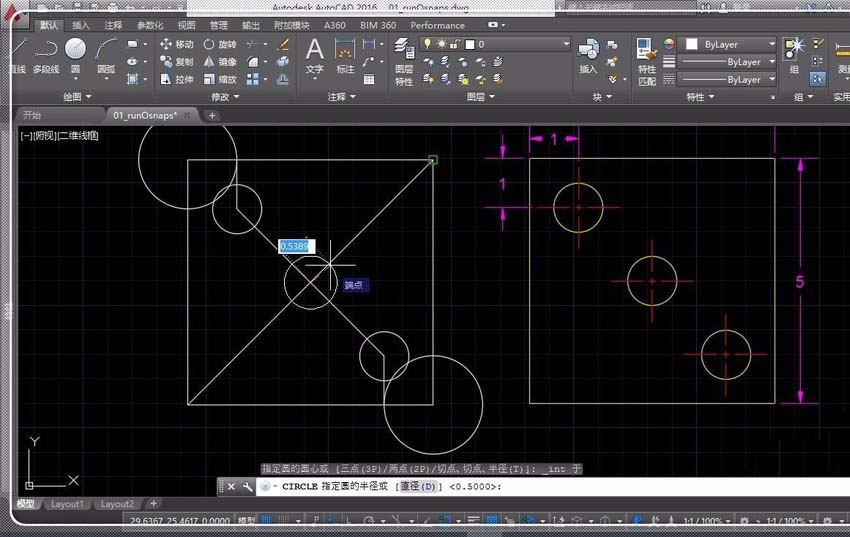

  6、下边的圆也一样，中间的圆关闭正交模式，后连接，确定中心画圆就好。

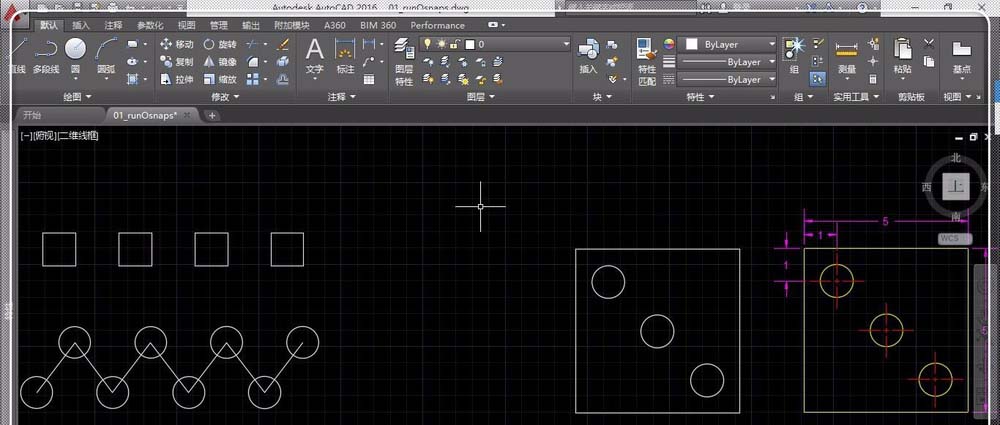

  7、空白处鼠标中键双击可缩放到合适画面

  上文就讲解了CAD通过自动吸附模式制图的图文操作过程，希望有需要的朋友都来学习哦。
