迅捷CAD编辑器绘出已知边长三角形的操作流程

三角形是大家常会见到的一种图像了。今天就普及一下迅捷CAD编辑器绘出已知边长三角形的操作，下面看一看迅捷CAD编辑器绘出已知边长三角形的操作步骤吧，去了解了解，相信可以帮助到大家的。

迅捷CAD编辑器绘出已知边长三角形的操作流程

我们以三条边长分别为19，25，37的三角形为例子。

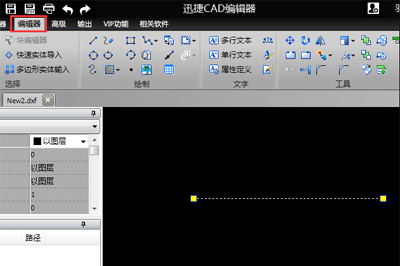

首先我们在编辑器上新建一个空白图纸，首先点击上方“编辑器”窗口，然后选择“直线”工具，接着在绘制区域拖出37长度的直线段。

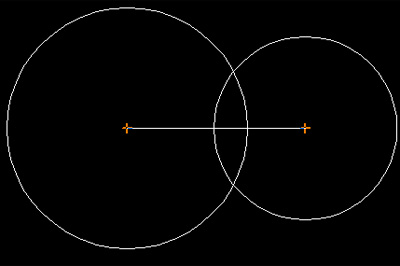

正确拖出直线后我们使用“圆”工具，然后在直线的两个端点处任选一个点，绘出一个半径为25或者19长度的圆，按回车确认绘画。

好后再在直线的另一个端点处画最后一个半径为25或者19的的圆，同样按回车确认。画好后你估计应该也明白，这就是利用尺柜作图来精准绘画三角形。

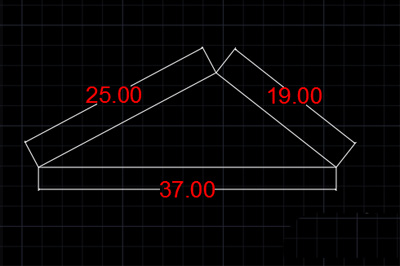

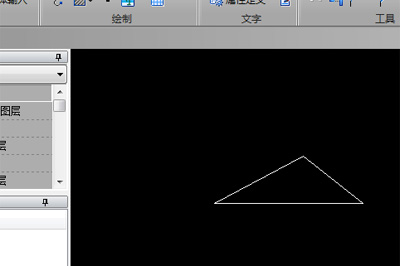

最后一步就是再次使用“直线”工具，将各端点进行连接，这样就得到一个精准边长的三角形，绘制完成后，将多余圆形删除即可。

上面就是小编为大家带来的迅捷CAD编辑器绘出已知边长三角形的操作流程，一起来学习学习吧。相信是可以帮助到一些新用户的。
