一些才接触AutoCAD软件的朋友,还不太了解将线段等分的操作,而今天笔者就分享了关于AutoCAD将线段等分的操作步骤,感兴趣的小伙伴们一起学习一下吧!
AutoCAD将线段等分的操作步骤
定距等分
如下图,是一根长为300mm 的线段。

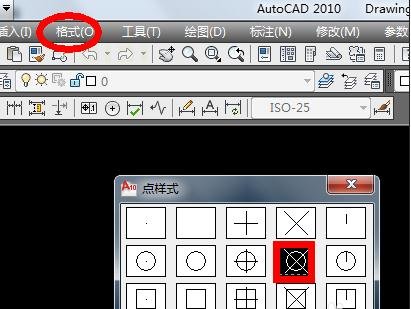

先要设置点的大小。选择“格式”——“点样式”。如下图。矩形框是我要选择的点。这里有必要解释一下选择点的目的,主要是为了便于观看已经定距等分好的线段。等确定了点之后,在点附近做好图之后,再把点删掉就好了。

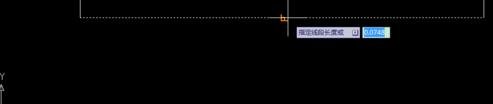

输入快捷键 me,按“enter”键。这时选择直线,就会出现输入定距等分的距离。
输入自己要定距等分的距离,假设是50mm .如下图,就会出现6个点了。这样定距等分就完成了。请看第二幅图,是我测量的数据。很明显定距等分是正确的。
定数等分

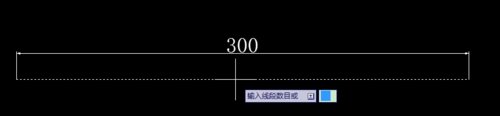

如下图,输入快捷键div,按“enter”键。选择直线,就会出现“输入线段数目”了。
输入数字4,按“enter”键,这时,直线上就会出现三个点了。这个直线被分成了四段。如下面第一幅图。此时可以看看我在通过捕捉测量出的距离,如下面第二幅图。
上文就讲解了AutoCAD将线段等分的操作步骤,希望有需要的朋友都来学习哦。
