AutoCAD施工图绘图前进行设置的详细操作

很多亲们都不太了解AutoCAD施工图绘图前进行设置的操作。那么AutoCAD施工图绘图前如何进行设置的呢?下面一起来看看相关的操作方法吧!

AutoCAD施工图绘图前进行设置的详细操作

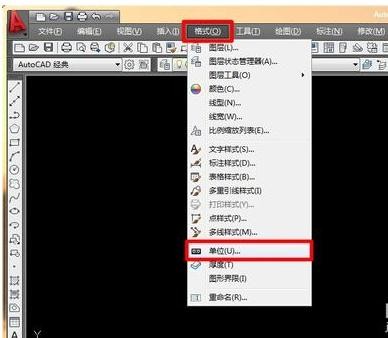

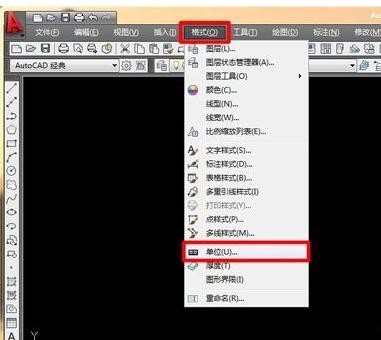

【一】单位，因为国标建筑单位最小用到为毫米(MM)，精确度就不需要小数点，所以设为整数。打开2009CAD点击格式，再选着单位。

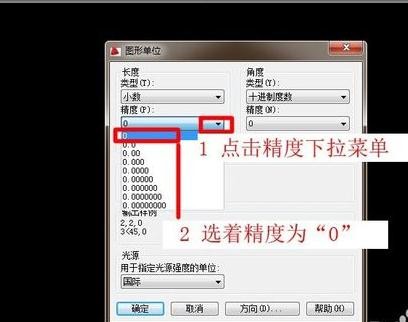

点击精度下拉菜单，选着精度为“0”。

【二】字体样式，一般施工图用的宋体比较多，字体大小一般为200、140、120号字体。点击格式，再选着字体样式。

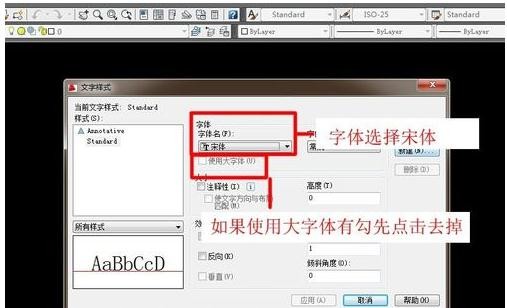

如果使用大字体有勾先点击去掉，然后字体选着宋体。

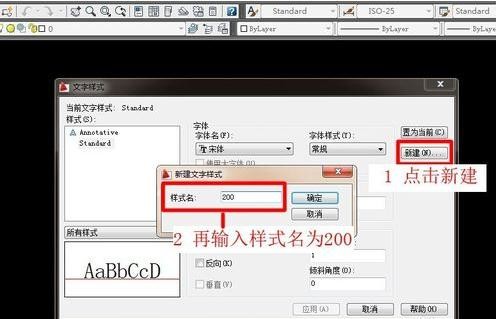

点击新建,再输入样式名为200。

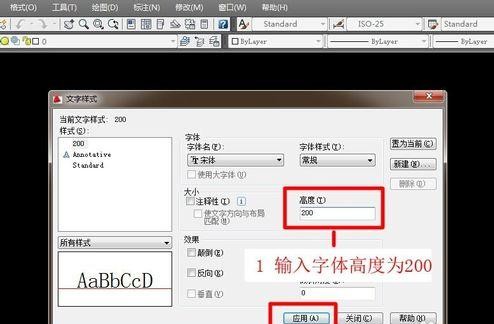

输入字体高度为200，点击应用。按以上步骤再新建“140”、“120”号字的新建。

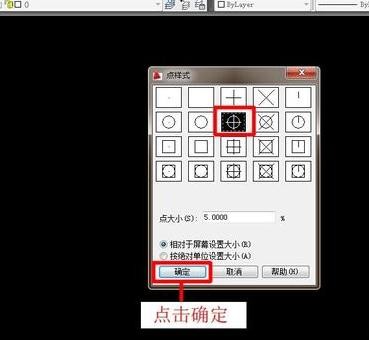

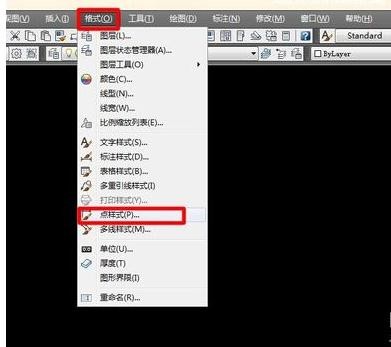

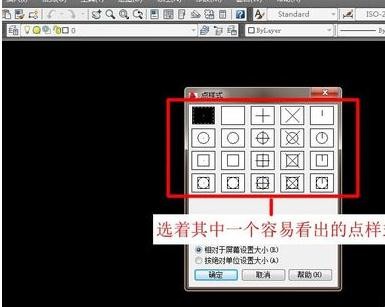

【三】点样式，我们在绘画施工图时需要等分很多点，设置一些比较容易看出点图标的标志。选着其中一个容易看出的点样式，点击确定。

上文就讲解了AutoCAD施工图绘图前进行设置的详细操作，希望有需要的朋友都来学习哦。
