AutoCAD制作常见平面图的操作步骤

常见的平面图大家都有印象的吧，而本章节就主要介绍了AutoCAD制作常见平面图的操作步骤，还不了解的朋友就跟着小编学习一下吧，希望对你们有所帮助。

AutoCAD制作常见平面图的操作步骤

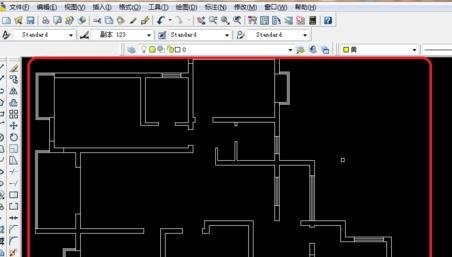

1、如下图所显示，这这一张图完成它，用直线、偏移、修剪工具来完成它。

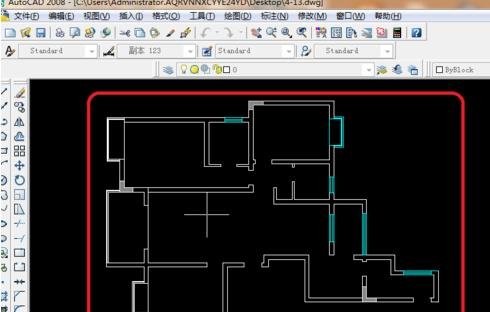

2、在如下图是用CAD2008软件来画的，也可以用其它版本来进行画，都差不多的，这张图都有尺寸了，可以按照如下图进行来画完它。这张图不懂的可以看看前面几篇说到。

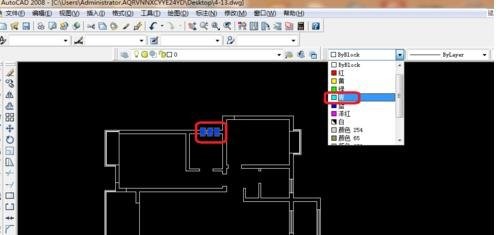

3、在选择窗，窗的颜色一般情况下是青色来显示，也可以用其它颜色。

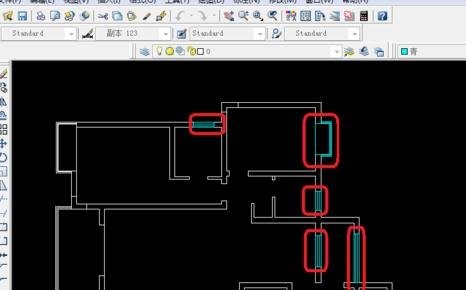

4、如下图把其它的窗都改为青色。

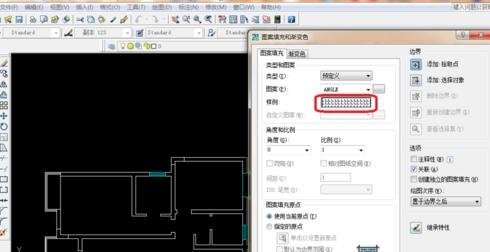

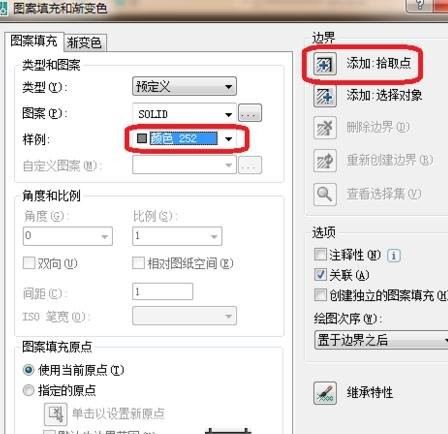

5、这里的快捷键是H空格键，就会出现如下图图案填充和渐变色，选择样例。

6、选择其它图案是solid这里是表显墙，这里要标志哪里是墙。

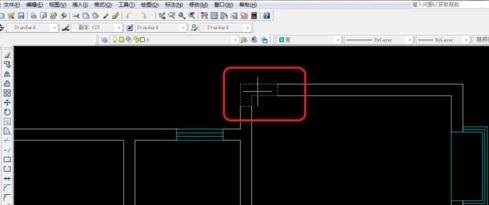

7、单击要拾取点。

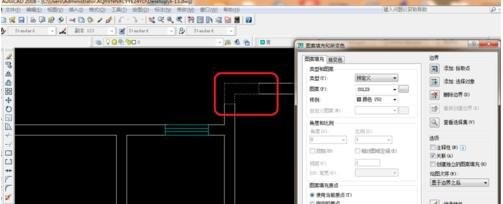

8、选择如下图这方框里，这就是柱了，是承重墙，是不能打的。选择之后按空格键。

9、在跳到如下图，单击确定就可以了。

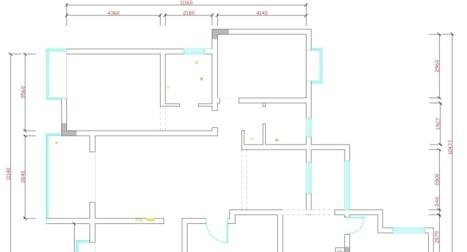

10、如下图就完成了窗和墙的表显，以后我们看CAD图的时候就知道哪里是窗哪里是承重墙。

各位小伙伴们，看完上面的精彩内容，都清楚AutoCAD制作常见平面图的操作步骤了吧!
