AutoCAD做出指北针的图文操作

不少伙伴还不熟悉AutoCAD这款软件，也不知道做出指北针的相关操作，那么AutoCAD如何做出指北针的呢？今日就来下文看看AutoCAD做出指北针的操作教程吧。

AutoCAD做出指北针的图文操作

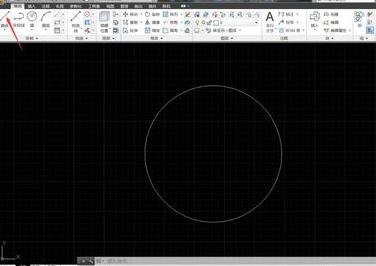

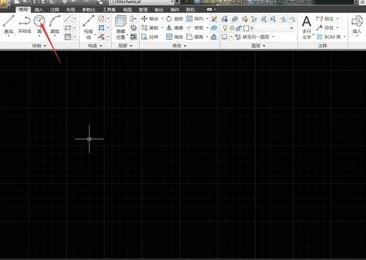

打开CAD。

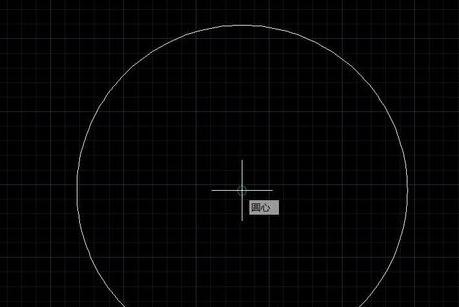

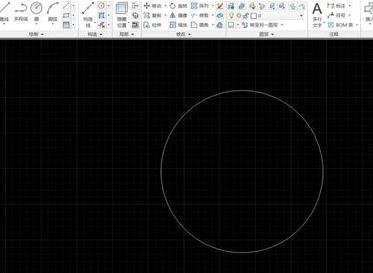

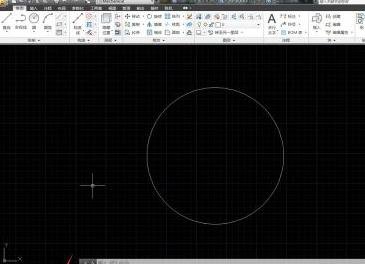

选择圆命令，或者采用快捷键CI(系统默认的是C，我的被我设置过了)，绘制一个圆。

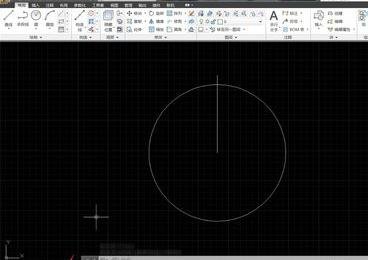

打开正交模式，选择直线命令(快捷键L)，从圆心向上绘制一条直线。

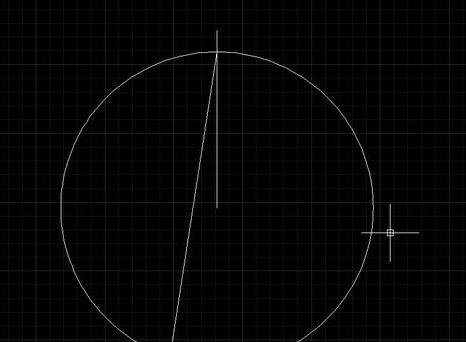

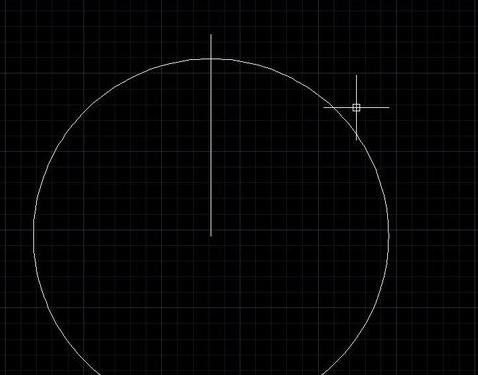

关闭正交模式，继续使用直线命令，从直线和圆的交点开始向下绘制一条直线。

若想精确控制直线和中线的角度，绘制第二点时在圆上移动，看到需要的角度点击即可。

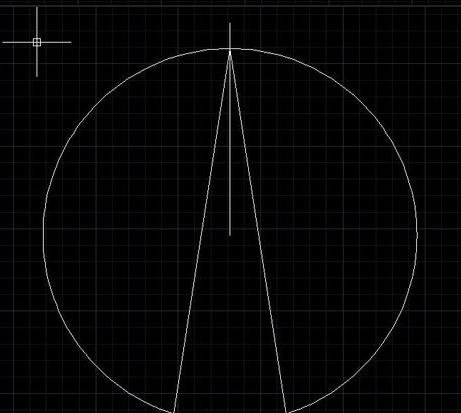

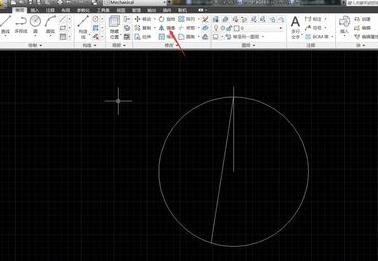

选择镜像命令(快捷键为MI),向右镜像刚刚绘制的直线。

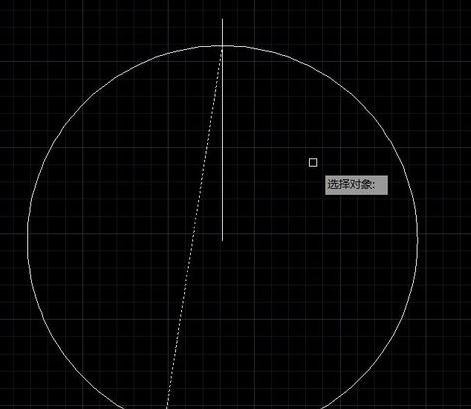

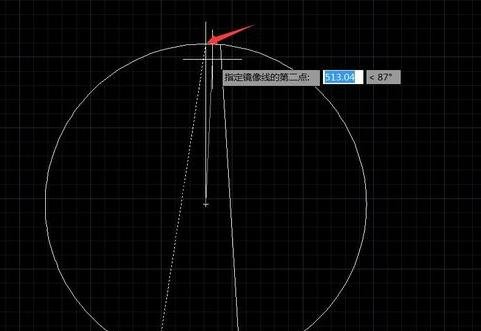

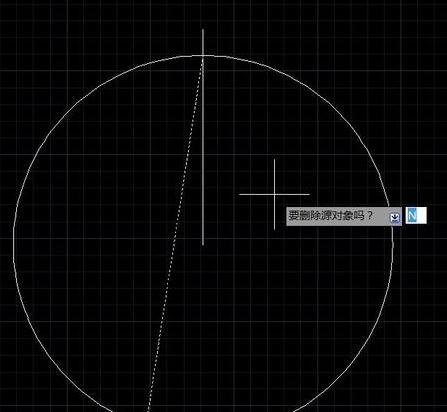

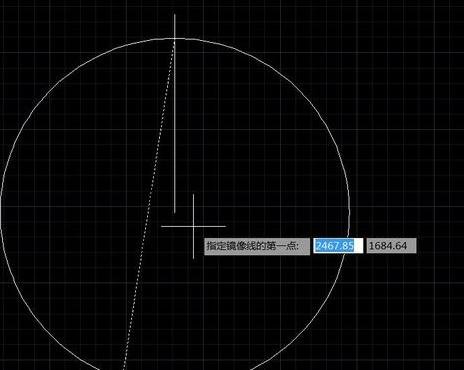

选择需要镜像的直线——回车——选择镜像的第一点(选圆心)——选择镜像的第二点(圆和直线的交点)——要删除对象源吗?默认为N(即No的意思)，此处直接回车

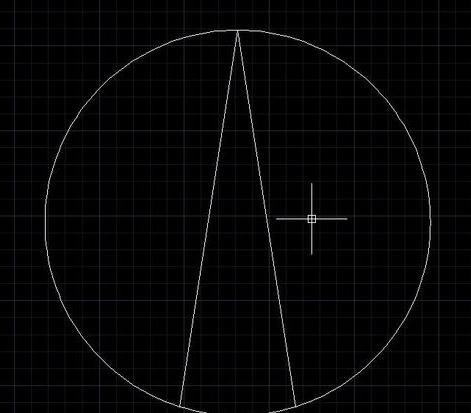

选中中间的直线，delete删除。

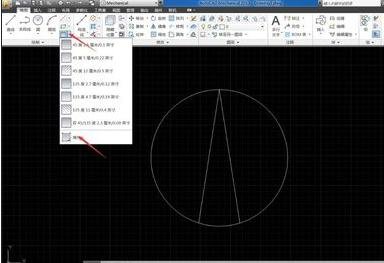

选择填充下拉菜单——填充。

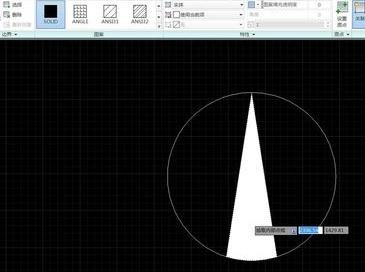

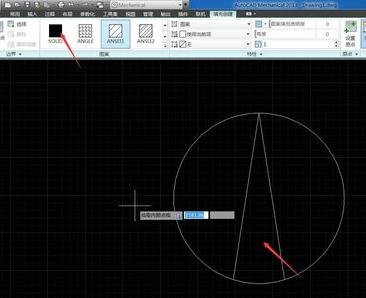

选择SOLID模式，拾取绘制的尖角的内部进行填充。

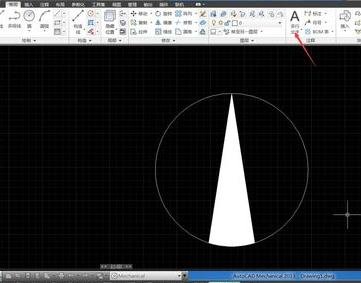

使用多行文字命令，或者快捷键DT编辑字母”N“。

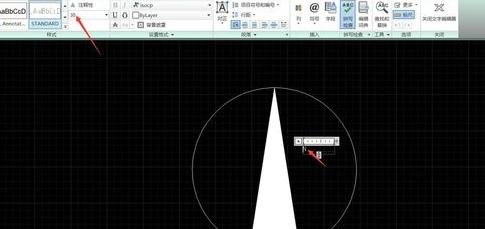

注意使用多行文字编辑字母时可能默认的字体较小，需双击文字，并选中修改字体大小。

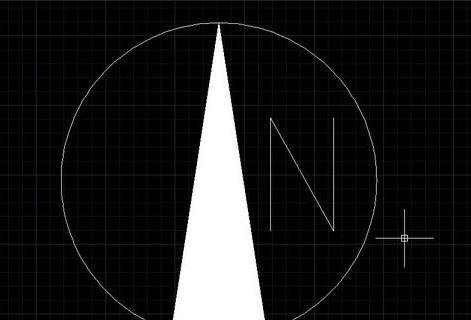

完成了，看图。
