cad设置地砖尺寸的操作流程

许多朋友喜欢使用cad软件，而本文就是为大家讲解cad设置地砖尺寸的操作流程的，想要了解的就来学习吧，相信对大家一定会有所帮助的哦。

cad设置地砖尺寸的操作流程

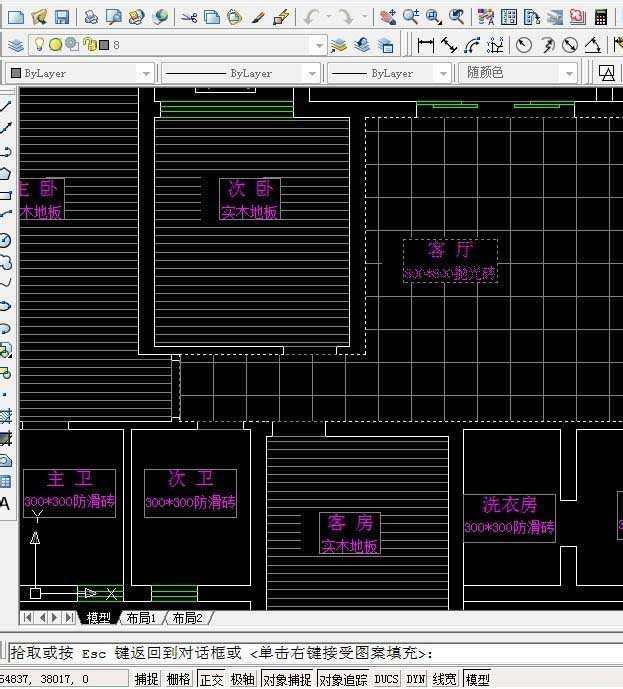

这里演示，准备好了一张图形，如图空白区域需要填充的地砖。

1、输入命令H，并确实，弹出对话框，

2、查看“图案填充”--类型和图案--类型--用户定义，

3、勾选--双向，比如是需要画500*500的地砖，就把间距输入“500”，300*300就输入300，这里就不多举例了，我们先画500来演示，

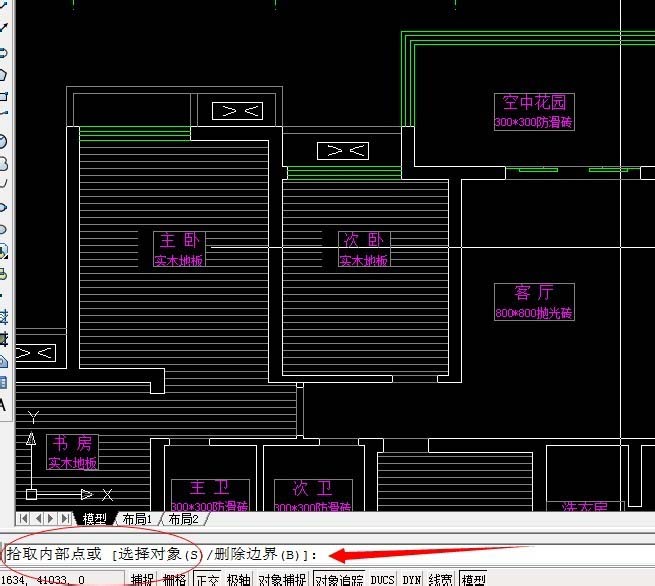

4、拾取点，直接拾取客厅与餐厅部分，如图：

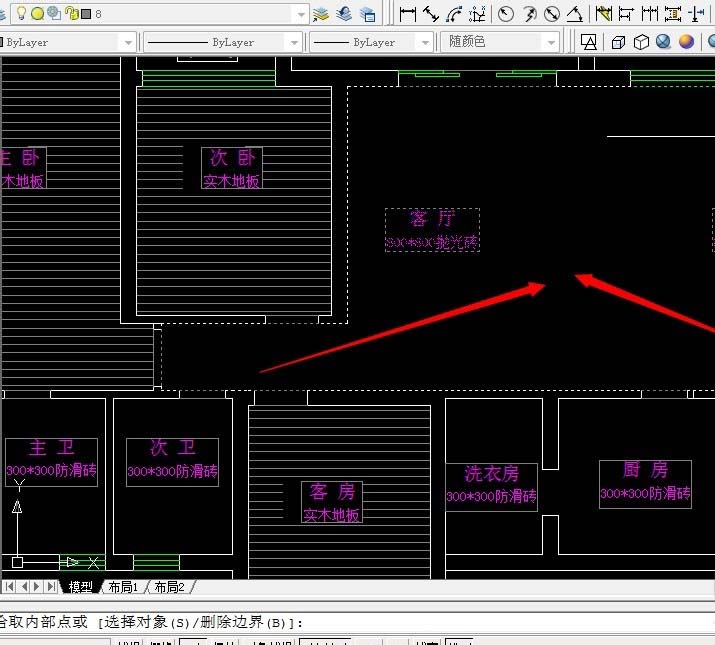

5、用命令“空格键”确定，弹出对话框，先预览下效果，如图：

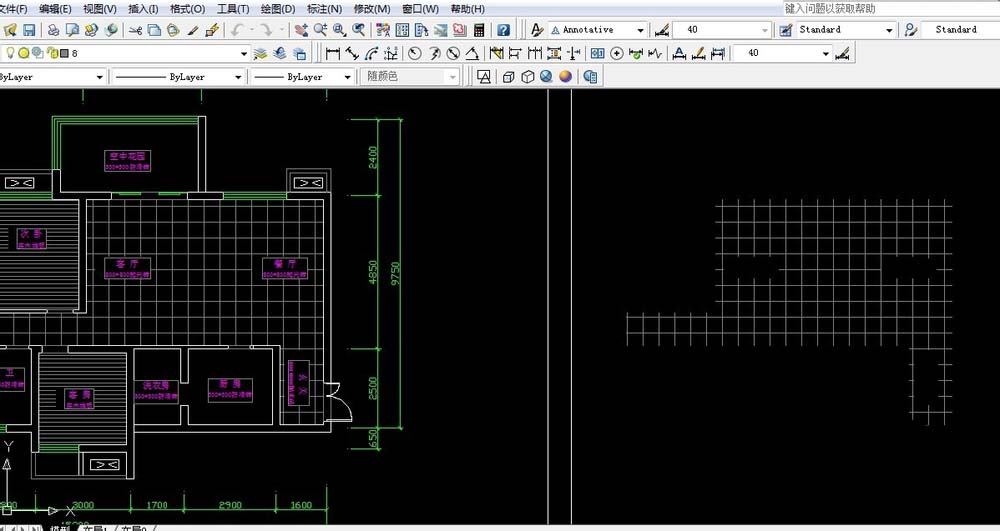

6、再次空格键确定，并在弹出的对话框用鼠标点击确定。填充算是玩了，接下来检查下，填充的尺寸是否是500*500，把填充好的图形用CO/CP复制出来一个，如图：

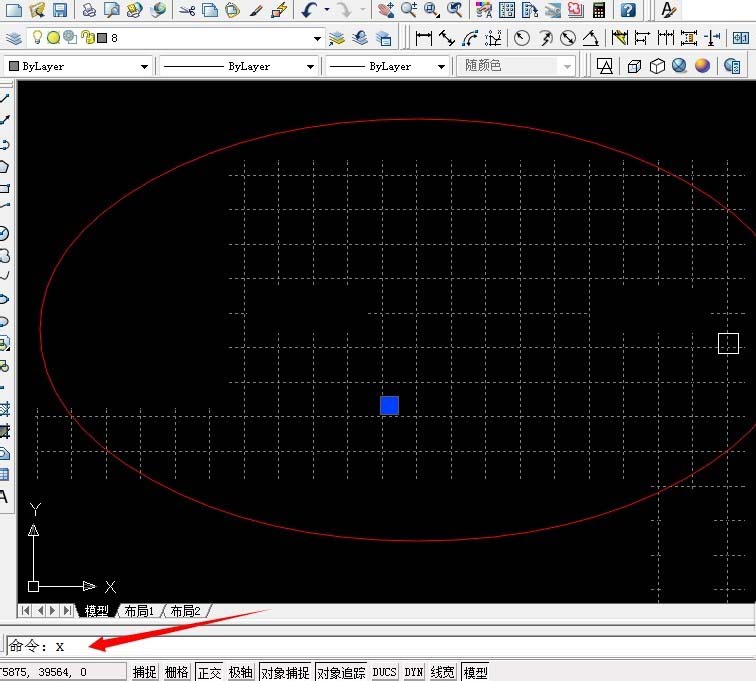

7、用X命令打散复制出来的图形，(打散是为了好用线性标注来确定端点以便量好尺寸)如图：

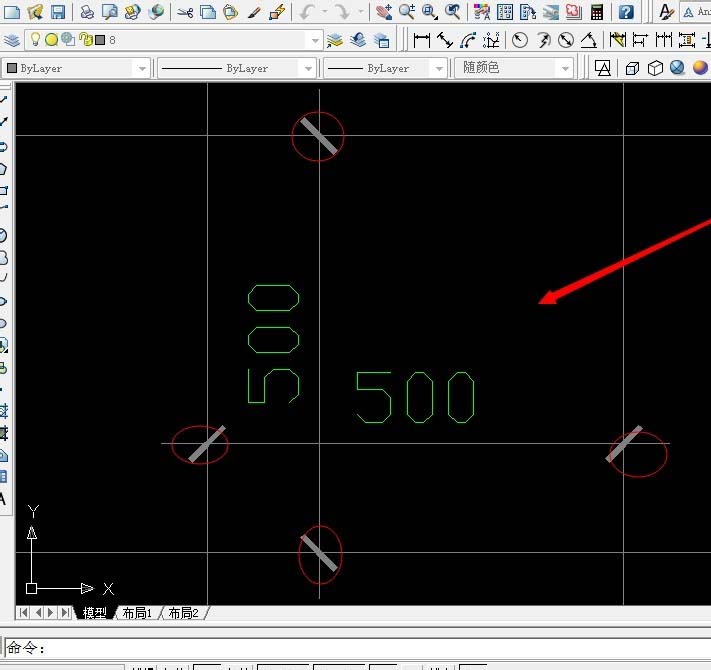

8、输入命令DLI,随意找一个地砖来测量一下尺寸，如图，显示500*500，说明填充设置正确。

9、OK，关于地钻填充的基本原理，就是这样了。

各位小伙伴们，看完上面的精彩内容，都清楚cad设置地砖尺寸的操作流程了吧!
