cad设置视口比例的详细操作

现在很多朋友才刚刚安装cad这款软件，还不会设置视口比例，其实很简单的，接下来一起去看看cad设置视口比例的操作方法吧!

cad设置视口比例的详细操作

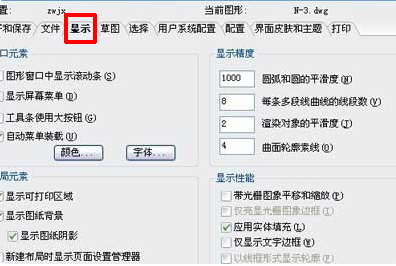

1、为了绘图习惯可以对布局空间做一些基本设置，进入工具选项显示中。

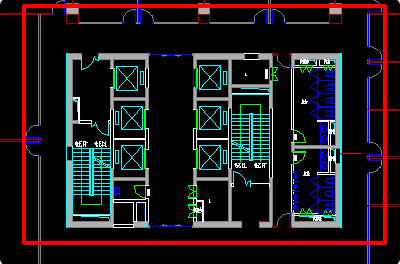

2、在模型空间将需要绘制的图形绘制完毕。

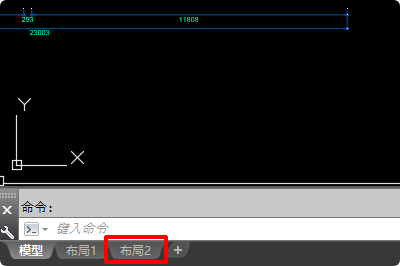

3、然后选中布局2。

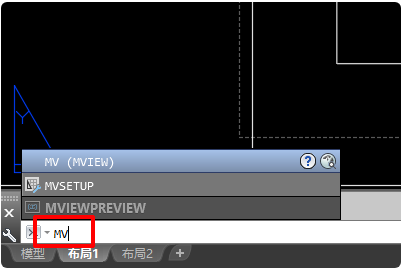

4、通过MV命令建立视口，调整出图的布局。

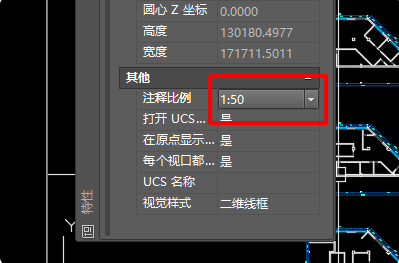

5、选择视口在特性中调整各图的出图比例，将立面图调整为1:50。

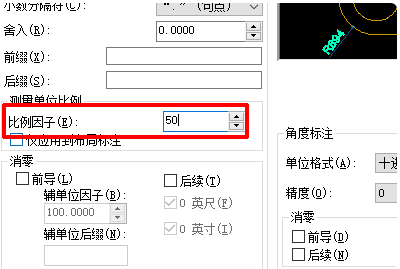

6、最后就可以完成标注与文字的工作了，当然在标注时需要注意比例因子的调整，主单位中，如1:50的图纸就需将比例因子调整到50。

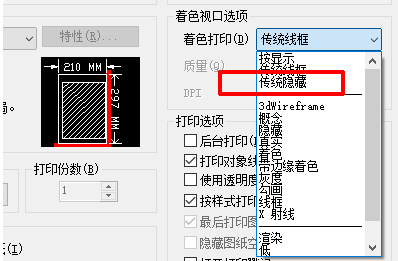

7、出图时可以将视口放入同一图层下关闭，或者属性中着色打印选用消隐。

上文就讲解了cad设置视口比例的详细操作过程，希望有需要的朋友都来学习哦。
