迅捷CAD编辑器设置cad绘图区域的详细操作教程

大家或许不知道迅捷CAD编辑器设置cad绘图区域的操作，那么今天小编就讲解迅捷CAD编辑器设置cad绘图区域的图文操作方法哦，希望能够帮助到大家呢。

迅捷CAD编辑器设置cad绘图区域的详细操作教程

首先待打开或新建的CAD图纸文件中，选择软件下方状态栏中“切换栅格开/关(F7)”功能打开即可表示图形栅格设置开启。方便我们在制图时看见图形界限的效果。

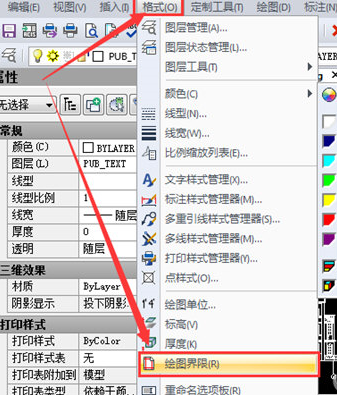

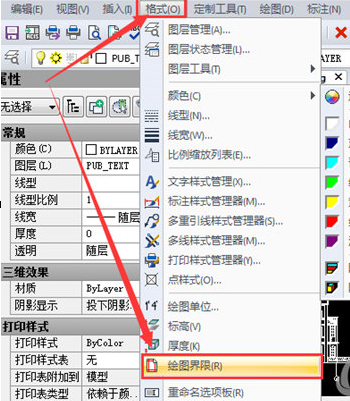

顶端找到“格式”设置栏。在其下拉框中选择“绘图界限”按钮点击激活。

2、命令激活后，按shift键，将输入法切换至英文状态。执行命令后，即可弹出“LIMITS”设置。

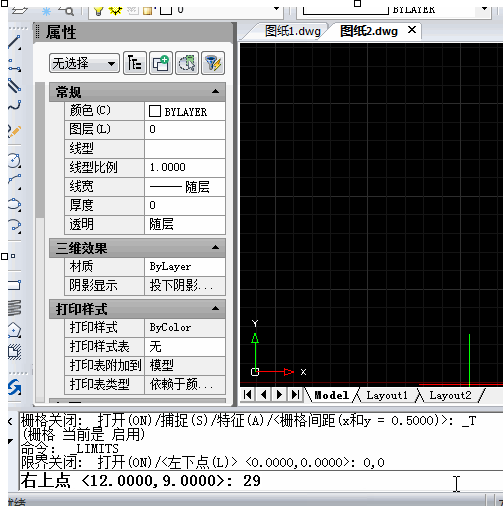

3、此时根据命令行提示“打开(ON)/<左下点(L)><0.0000,0.0000>:”键盘输入坐标值0,0(之间逗号需英文形式)即指定左下角点为坐标：x=0，y=0。

4、按Enter键，命令行提示“右上点<12.0000,9.0000>:”手动输入任意坐标值。(这里我们以297,210为例)即指定右上角点坐标为：x=297，y=210。

5、再次按Enter键确认，完成图形界限设置，就可以看见栅格明显已超出锁定范围。

6、先选择软件上方“定制工具”—“绘图设置”功能。

7、在弹出“绘图设置”面板中切换“坐标输入”板块。

8、在“捕捉和栅格”设置区“栅格行为”中，对“显示超出界限的栅格”进行勾选，单击“确定”即可完成CAD绘图区域设置。
