迅捷CAD编辑器将CAD图形按比例缩放的图文操作步骤

今天小编讲解了在迅捷CAD编辑器将CAD图形按比例缩放步骤，下文就是关于在迅捷CAD编辑器将CAD图形按比例缩放的教程，一起来学习吧。

迅捷CAD编辑器将CAD图形按比例缩放的图文操作步骤

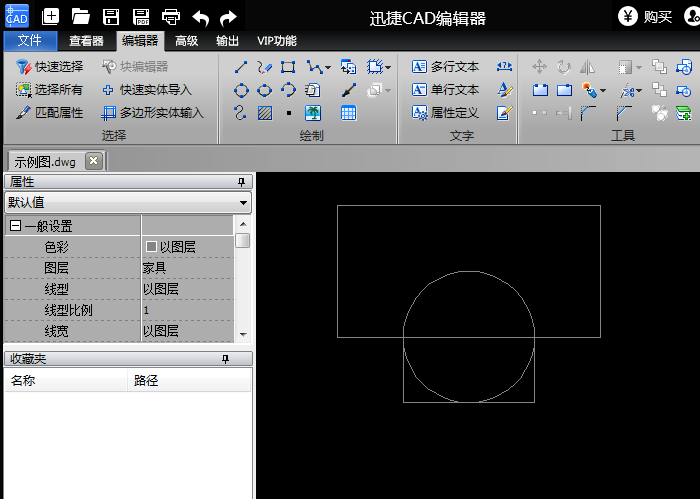

打开需要编辑的CAD图纸文件，在编辑区找到需要进行缩放的图形对象。

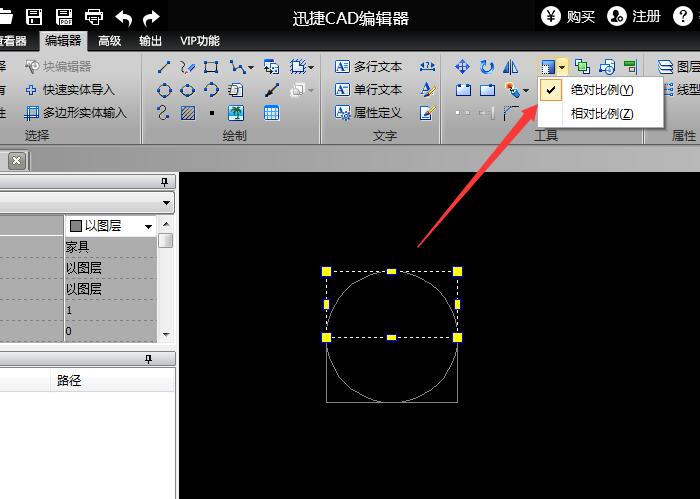

择要缩放的图形对象，在“编辑器”菜单选项中，点击“缩放”工具右侧的下拉按钮，选择“绝对比例”或“相对比例”。

在图中点击选择一个缩放点，或输入缩放点的X、Y坐标位置。

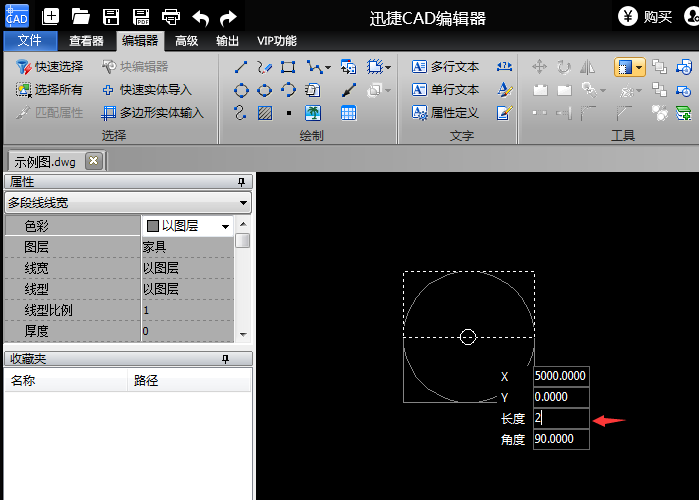

绝对比例缩放：需在长度一栏输入缩放数值2，然后按Enter键，图形(边长、直径)就会放大为原来的2倍。

相对比例缩放：先在长度中输入1，按Enter键，在第二个长度中输入数值2，按Enter键。图形(边长、直径)就会放大为原来的2倍。

注：“绝对比例”只需给个数值，图形照给出的数值进行倍数缩放;“相对比例”需给出两个数值，图形按照给出的数值比例进行缩放。例如将图形(边长、直径)缩小为原来的一半，使用绝对比例只需输入数值0.5，而相对比例则先输入2，再输入1，或者与2/1相同比例的一组数值都行。此项根据具体情况进行选择使用。
