cad插入块的具体操作流程

今天小编讲解了在cad插入块步骤，下文就是关于在cad插入块的教程，一起来学习吧。

cad插入块的具体操作流程

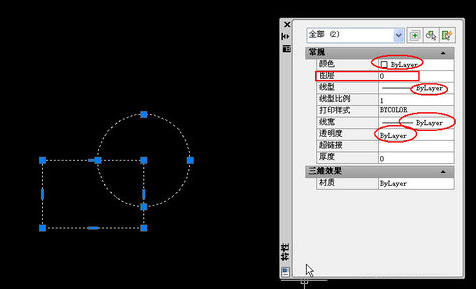

1、把0图层设置为当前层，绘制图块内部图形，简单绘制个矩形和一个圆，说有属性都使用默认设置：ByLayer，如下图所示：

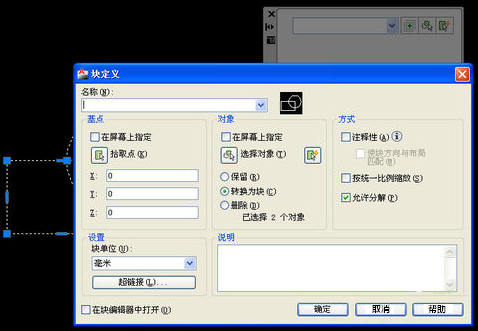

2、选中刚绘制的图形，输入B(图块BLOCK命令的快捷键)，回车，打开创建图块的对话框，如下图：

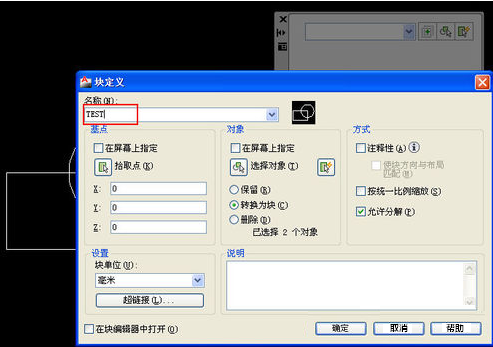

3、在左上方名称文本框中输入TEST，作为图块的名字，如下图：

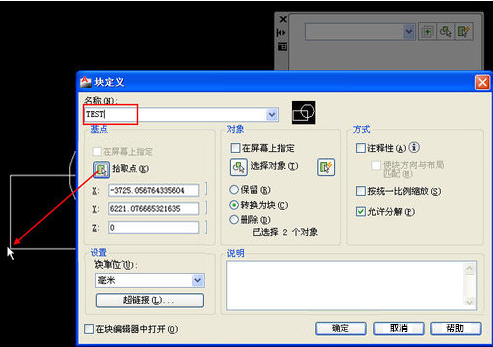

4、单击“拾取点”按钮，捕捉矩形的左下角点作为图块的基点，如下图：

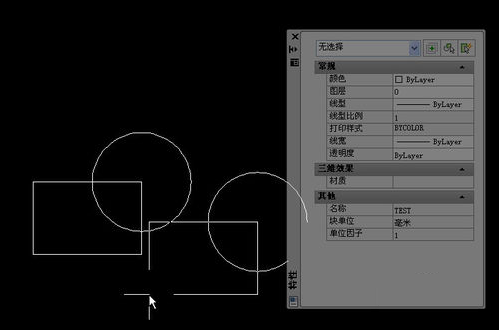

5、其他选项暂时用默认选项，单击“确定”按钮，完成图块的创建。单击选中创建的图块，观察创建后的图块，如下图：

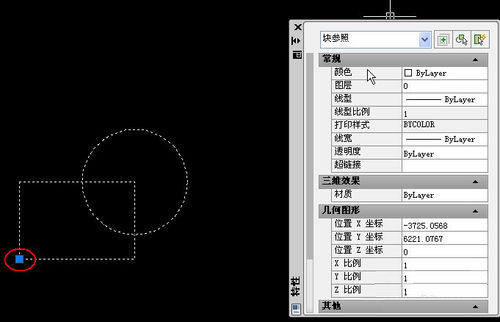

6、输入I，回车，选择刚创建的名为TEST的图块，然后点确定按钮在图面上确定图块的位置，如下图：

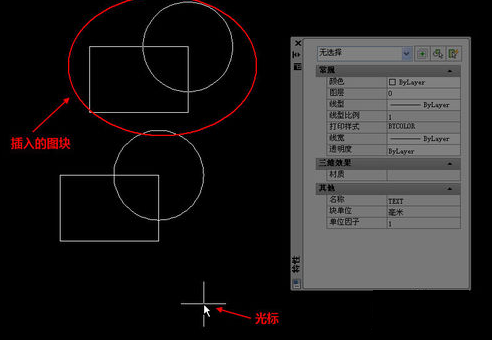

7、可以看到图块的基点就在光标所在位置，通过光标可以很容易就定位图块的位置。

各位小伙伴们，看完上面的精彩内容，都清楚cad插入块的具体操作流程了吧!
