金林钣金与cad连接的详细操作过程

今日就快来学习本文金林钣金与cad连接操作过程吧，相信在以后的使用中一定会得心应手的，一起来看看吧!

金林钣金与cad连接的详细操作过程

首先需要下载金林钣金展开软件及自己习惯的CAD应用，构思好结构图;

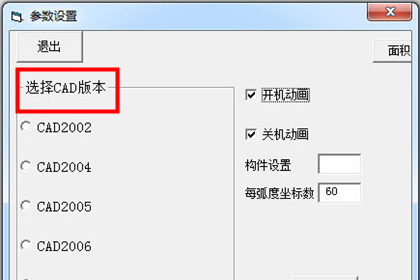

打开金林钣金，点击首页菜单栏中的参数设置，可设置输出的CAD版本;

选择当前计算机安装的CAD版本。如果没有安装，则选择“没有安装CAD软件”;

选择“开机动画”，启动软件时先运行一段动画;

选择“关机动画”，关闭软件前先显示一幅图片;

输入构建设置及每弧度坐标数，点击确认;

按下<确定>后，把各项参数设置值保存到硬盘，下次启动软件时从硬盘调出保存的参数。

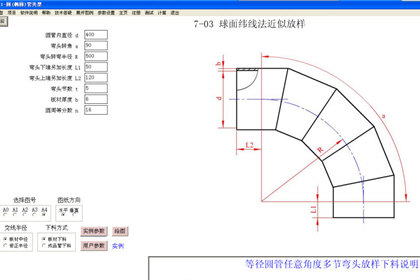

选择需要的管径类型及相应构件，此构件可显示实例的构件图及展开图，选点绘图，点展开图，图形、尺寸一一显现，内附放样下料说明，帮助用户完成展开工作。

不用刻意连接，展开图出来后，上面有个“cad图”键，单击就会自动生成cad图(必须装有cad软件)。

各位小伙伴们，看完上面的精彩内容，都清楚金林钣金与cad连接的简单操作了吧!
