迅捷CAD编辑器设置CAD打印的使用教程

时间:2024-06-26 16:46:25 编辑:易网VIP游戏门户 阅读:0

大家知道迅捷CAD编辑器如何设置CAD打印吗?下文小编就带来了在迅捷CAD编辑器设置CAD打印的详细教程,一起来看看吧!

迅捷CAD编辑器设置CAD打印的使用教程

迅捷CAD编辑器设置CAD打印的使用教程

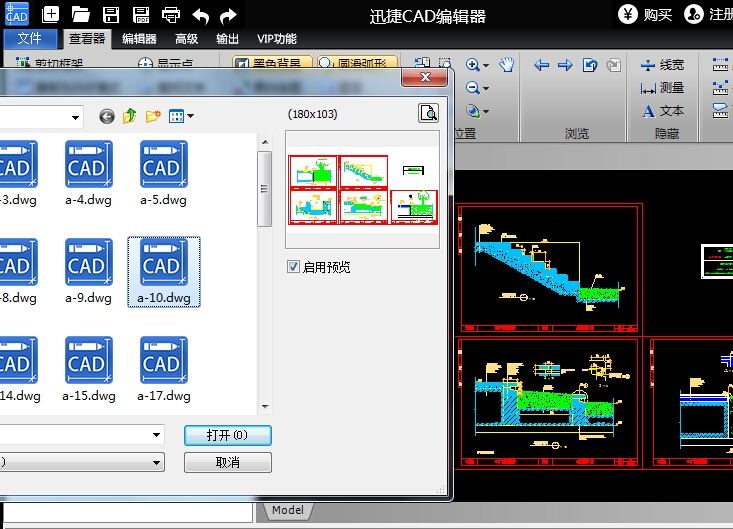

首先打开迅捷CAD编辑器,并添加要打印的CAD图纸。

迅捷CAD编辑器设置CAD打印的使用教程截图

打印设置。

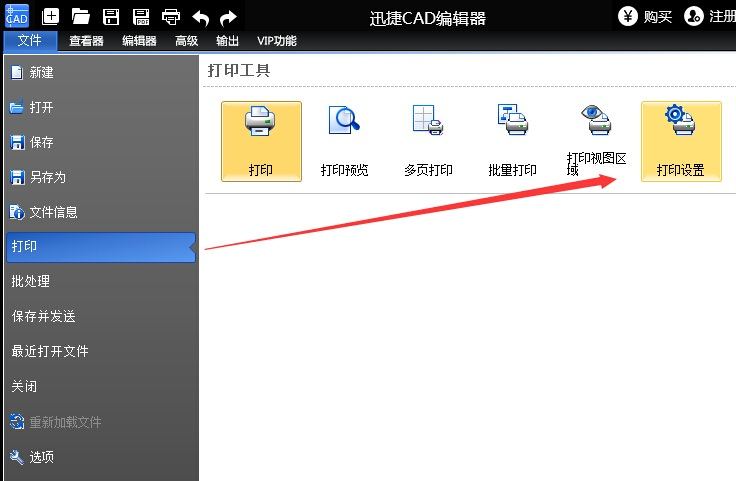

①点击左上角的“文件”按钮,就能在菜单中看见“打印”功能,切换到该功能界面后,这里有的多种打印工具,可按照想要打印的方式选择相应工具,要进行CAD打印设置,这里选择“打印设置”。

迅捷CAD编辑器设置CAD打印的使用教程截图

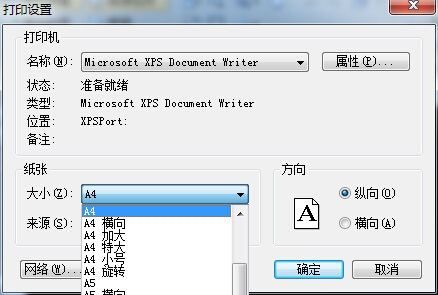

②接着在弹出的窗口中,设置打印文件方向、大小等,然后点击“确定”即可,这样打印机的一些基本打印输出设置就完成了。

迅捷CAD编辑器设置CAD打印的使用教程截图

打印预览。

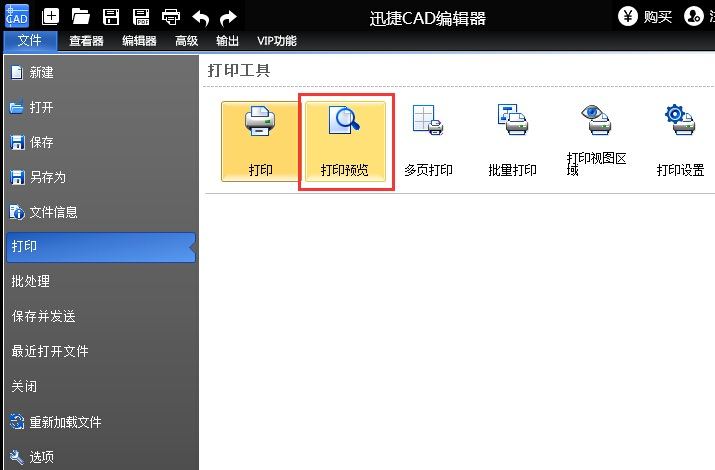

①点击“文件”——“打印”——“打印预览”,接着在弹出的打印预览窗口中,设置CAD图纸打印输出效果。

迅捷CAD编辑器设置CAD打印的使用教程截图

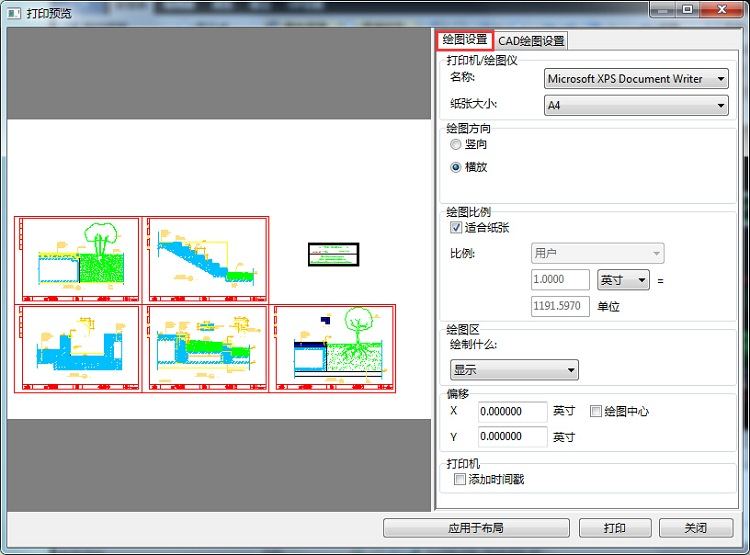

②打印预览界面有两个设置,分别是“绘图设置”和“CAD绘图设置”,可以在绘图设置中进行基本设置,如CAD图纸打印的纸张方向、绘图方向等,可以在左侧看见预览效果。

迅捷CAD编辑器设置CAD打印的使用教程截图

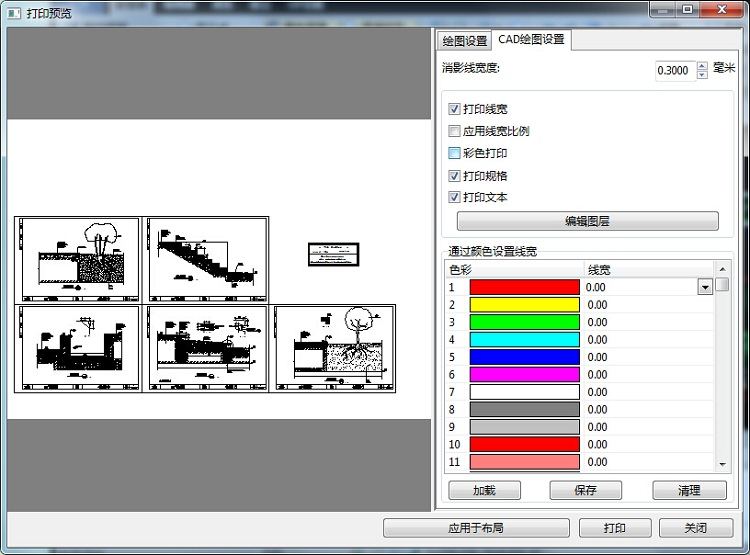

③在CAD绘图设置中,可以设置取消彩色打印的勾选,得到黑白打印的效果,也可以对图层以及线宽等进行设置,设置完成后点击“打印”按钮即可进入打印状态。

迅捷CAD编辑器设置CAD打印的使用教程截图

上文就讲解了通过迅捷CAD编辑器设置CAD打印的详细教程,希望有需要的朋友都来学习哦。
