迅捷CAD编辑器创建块与使用块的操作方法

想必刚刚入手迅捷CAD编辑器的朋友，还不太了解迅捷CAD编辑器创建块和使用块的操作，小编今天就带来关于迅捷CAD编辑器创建块和使用块的操作方法，感兴趣的小伙伴们一起学习一下吧!

迅捷CAD编辑器创建块与使用块的操作方法

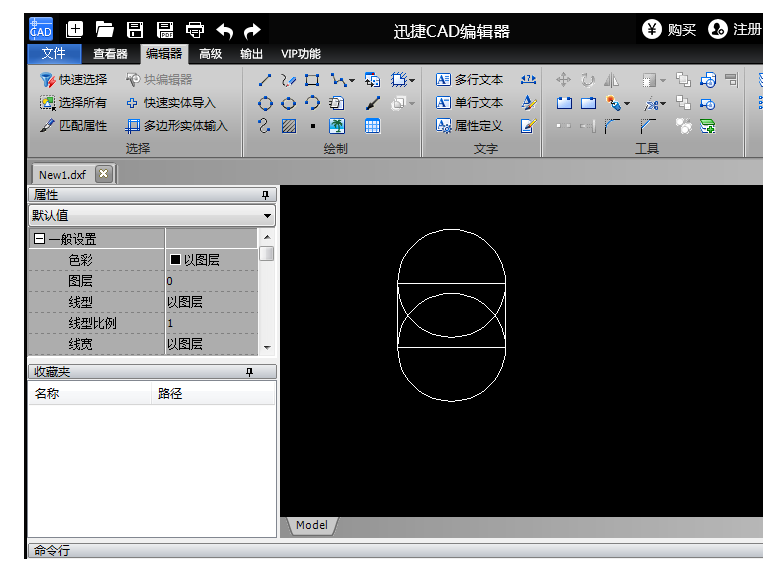

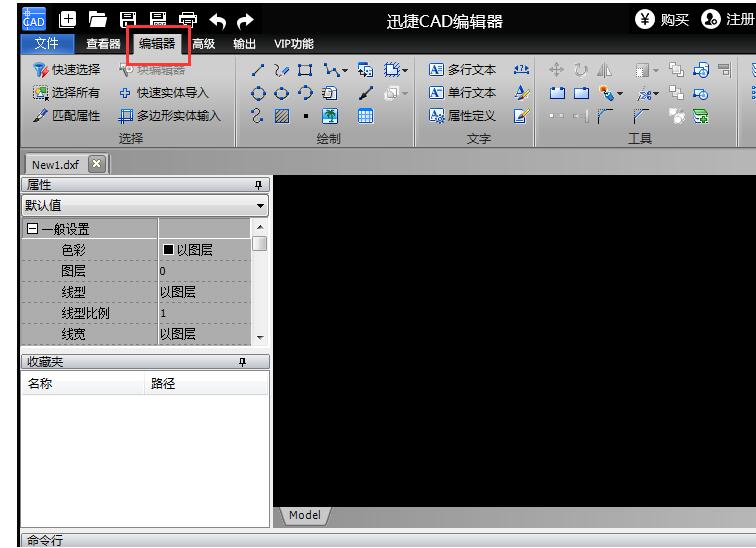

运行CAD编辑器，打开或新建一个CAD图纸文件，打开文件后，切换到“编辑器”菜单选项，就能开始编辑绘制图纸。

在软件绘图区域绘制好要创建的图块图形。

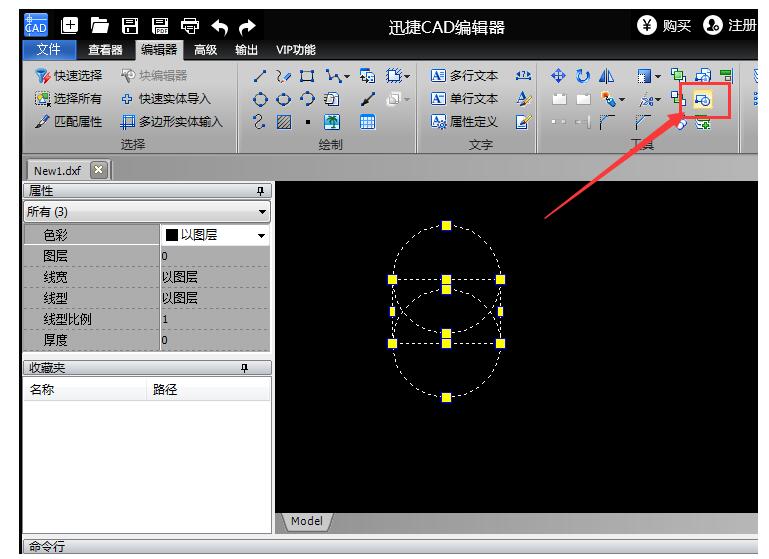

图形绘制完成后选所绘制的图形，点击“创建块”工具，打开创建块对话框。

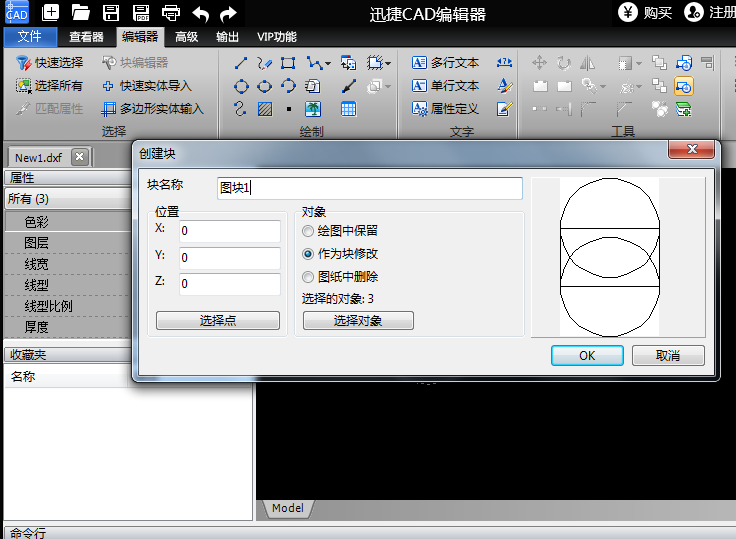

在创建块对话框右侧能预览到当前选择的图形，在块名称中输入需要创建的图块名称，然后点“OK”，块就创建成功了。

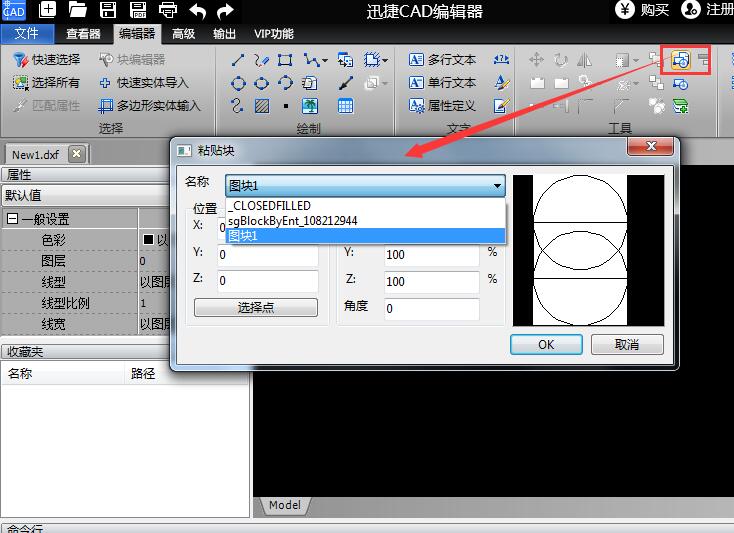

要使用该图块时，点“粘贴块”工具，在粘贴块对话框的名称下拉列表中选择刚刚创建的图块名称，然后根据需要设置好位置和比例，点“OK”，图块就粘贴到图中了。

上文就讲解了迅捷CAD编辑器创建块和使用块的详细操作过程，希望有需要的朋友都来学习哦。
