迅捷CAD编辑器将CAD中的块分解的使用操作

还在愁不知道迅捷CAD编辑器如何将CAD中的块分解吗?快来学习学习在迅捷CAD编辑器将CAD中的块分解的相关内容吧，一定会帮到大家的。

迅捷CAD编辑器将CAD中的块分解的使用操作

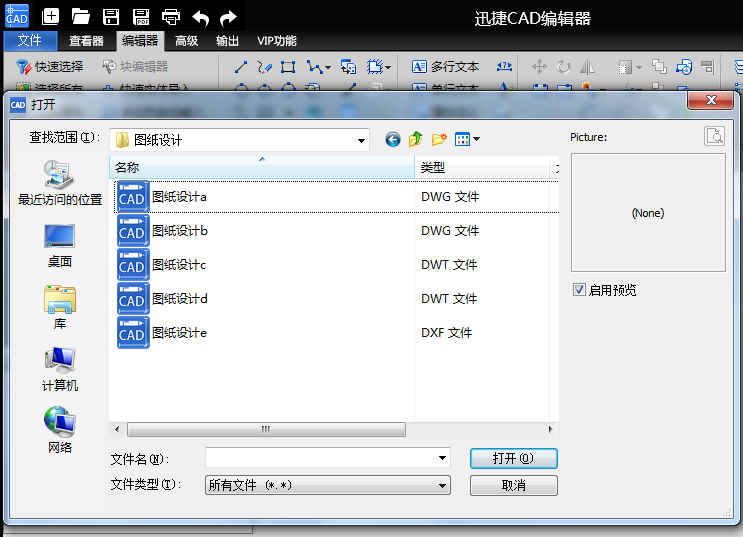

首先通过迅捷CAD编辑器打开要操作的图纸文件，软件支持打开DWG、DXF、DWT格式的图纸。

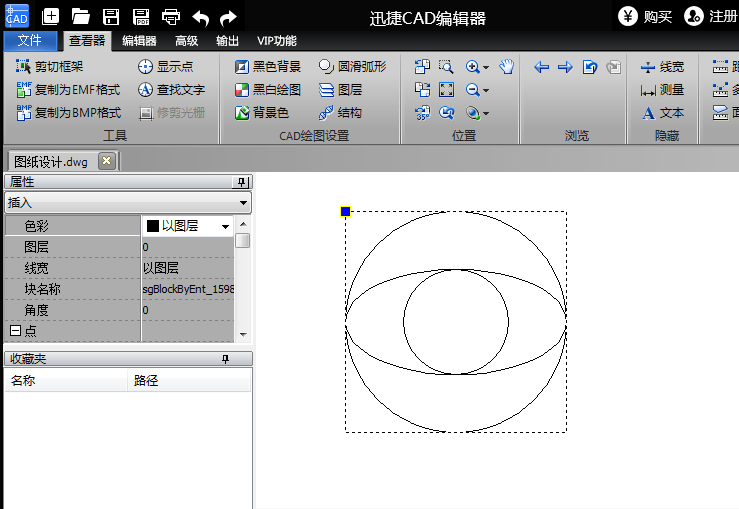

打开图纸文件后，在图纸中找到要要分解的图块对象，点击选要分解的图块。能用选框，或按Ctrl键点击选取多个图块对象。

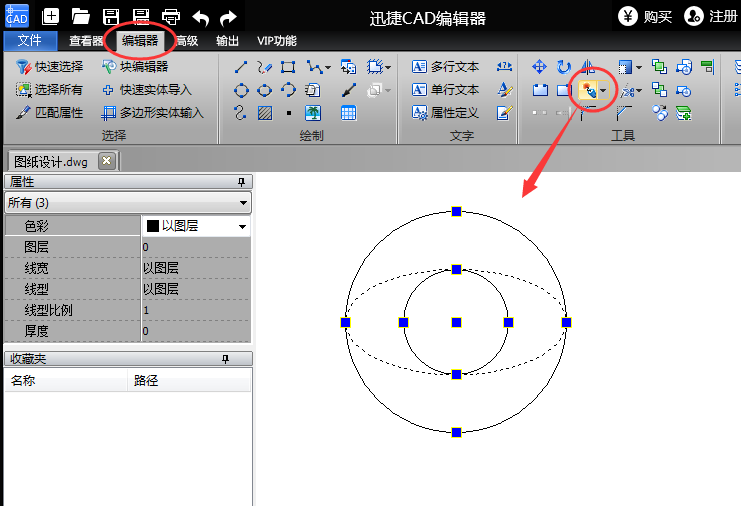

点击切到“编辑器”选项菜单，点击工具里“分解”，然后改图块就分解开了，直接进行编辑修改。

若图块里还包含有下级图块这样进行分解：

当前图块中还包含有下级图块，用“分解”命令只能分解该层图块，下级图块则不会进行分解。

对于简单图形，若要将对象中的所有图块都进行分解，可以通过多次使用分解命令来进行分解;若图块较复杂，并包含多个图块，可按照以下操作分解

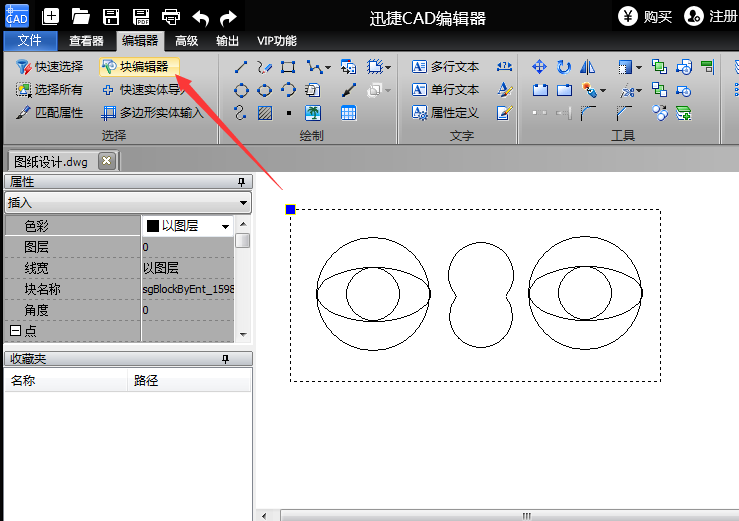

首先选择该图块对象，然后点击进入“块编辑器”。

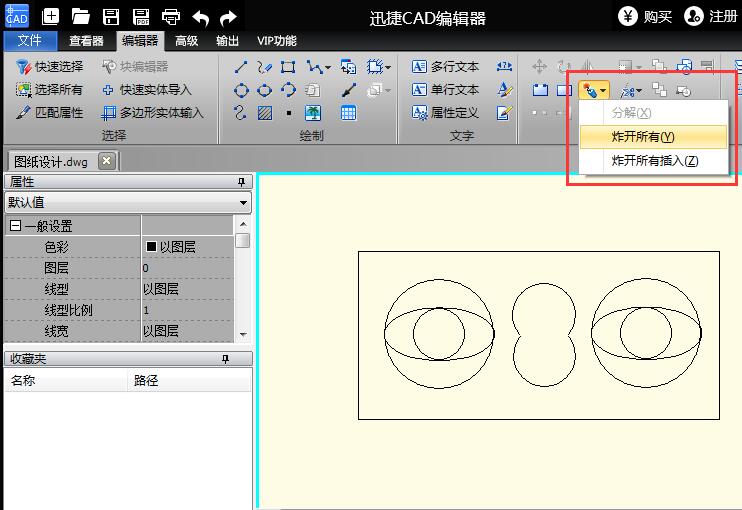

进入图块编辑后，不用选择对象，直接点击“分解”工具右侧的三角形下拉菜单按钮，选择“炸开所有”命令，然后保存并关闭块编辑器。

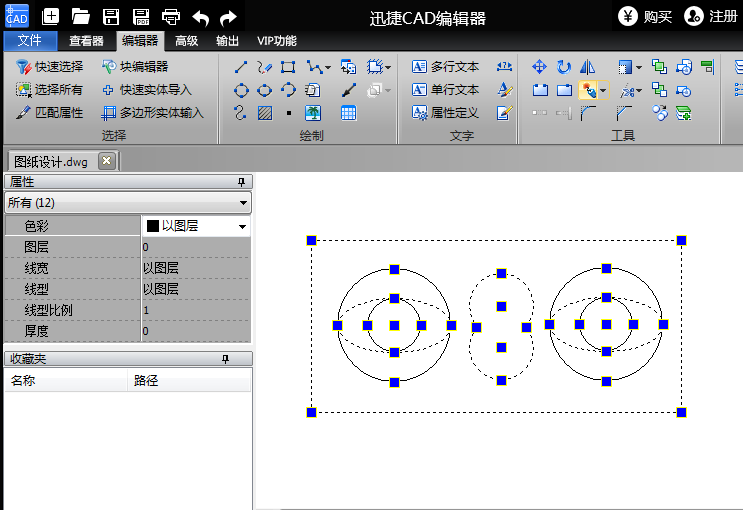

退出块编辑器后，再选择该图块，使用分解命令，这时就能看到该图块包括其包含的下级图块就全部分解开了。

注：若不进入图块编辑器，直接使用“炸开所有”命令，则该图纸文件中除锁定图层外的其他所有图块对象会全部分解。

还不会使用迅捷CAD编辑器将CAD中的块分解的朋友们，不要错过小编带来的这篇文章哦。
