UG创建钢丝挡圈零件的详细操作教程

还在愁不知道UG如何创建钢丝挡圈零件吗?快来学习学习在UG创建钢丝挡圈零件的详细操作教程吧，一定会帮到大家的。

UG创建钢丝挡圈零件的详细操作教程

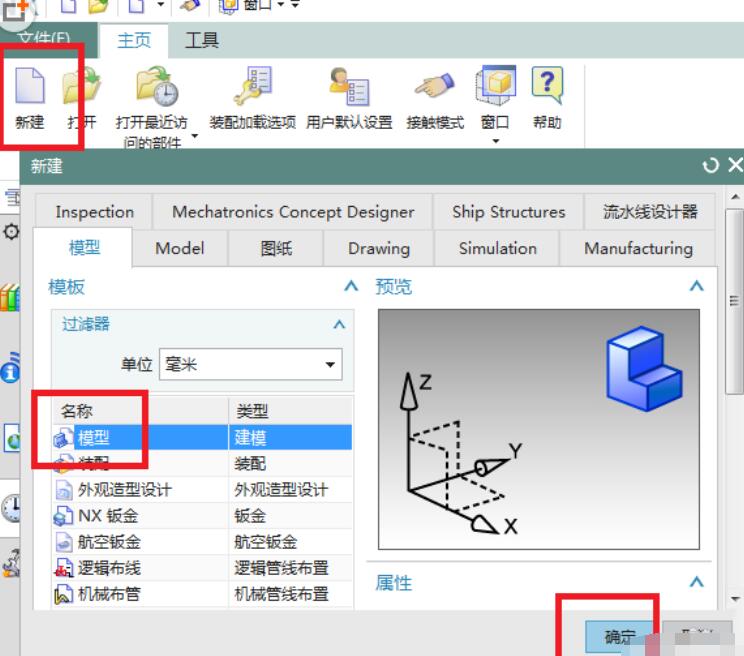

1、打开UG10.0软件，新建——模型——确定。

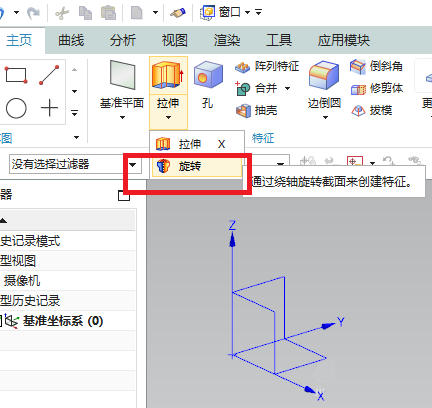

2、在工具栏中找到隐藏在拉伸图标下方的旋转图标，点击它，激活旋转命令。

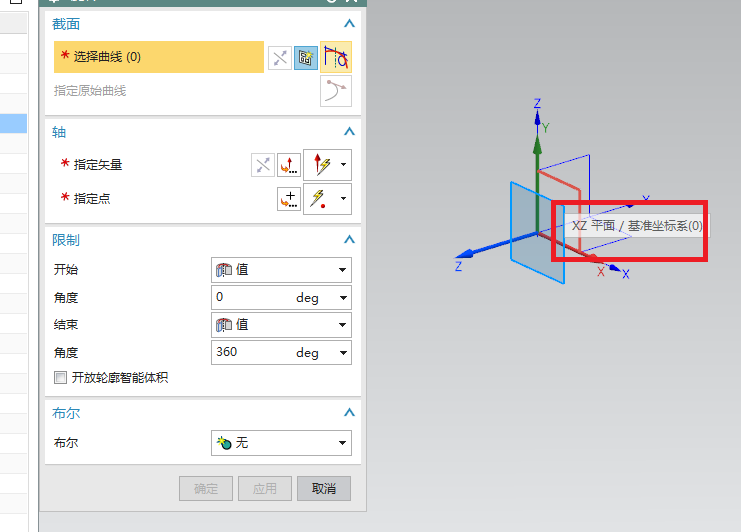

3、出现旋转对话框，点击基准坐标系中的XZ平面，就能直接进入草图了。

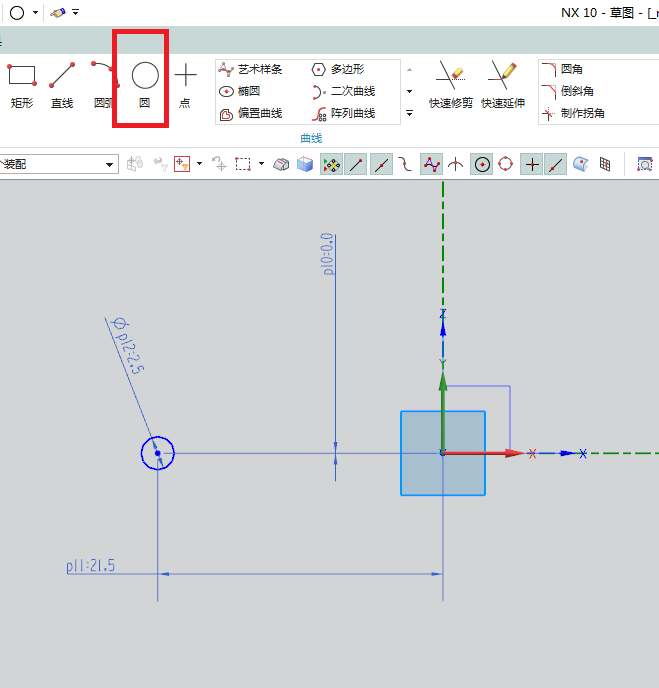

4、成功进入草图，激活圆命令，在纵轴的左边随手画一个圆，双击修改圆的尺寸，圆的直径ø2.5，圆心距离横轴距离0，距离纵轴的尺寸为21.5，然后点击工具栏中的完成图标。

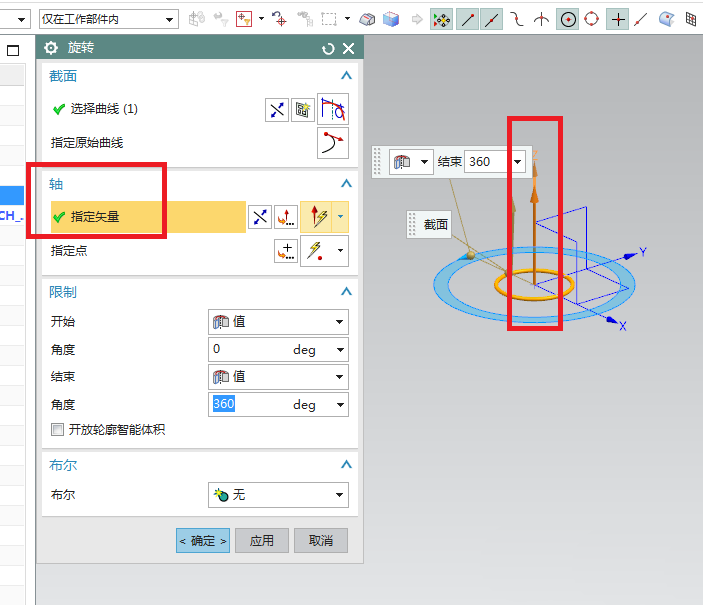

5、回到旋转对话框，点击基准坐标系中的 Z轴为旋转轴，看着预览效果点击 确定。

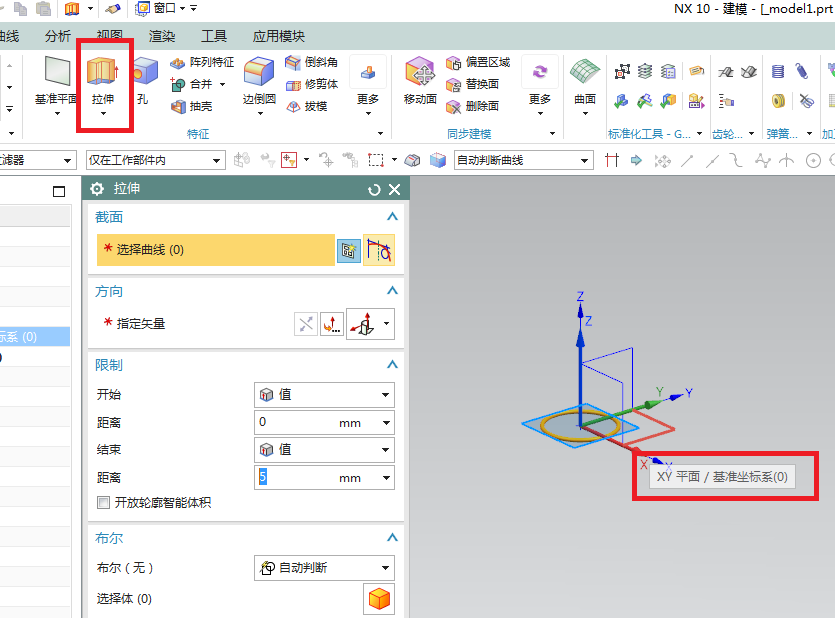

6、点击工具栏中的拉伸图标，激活拉伸命令，然后点击基准坐标系中的XY平面直接进入到草图环境。

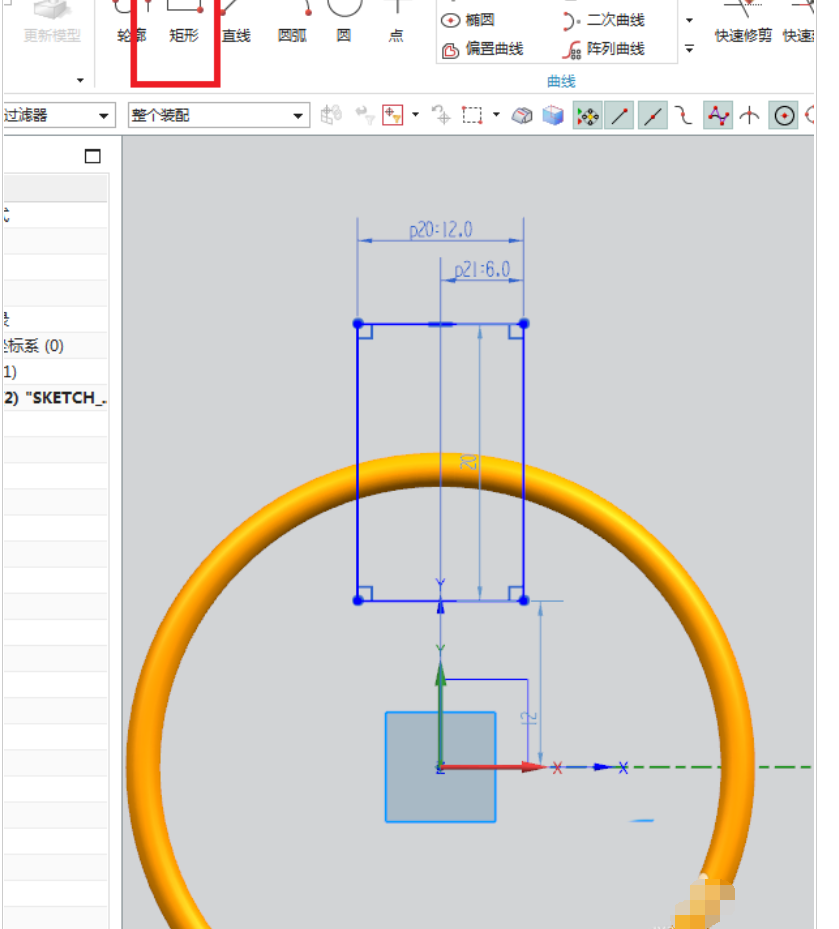

7、点击工具栏中 的 矩形图标，激活矩形命令，然后随手画一个矩形，然后双击修改尺寸的标注，矩形的宽为12.0，矩形的右边线距离纵轴6.0，点击 完成。

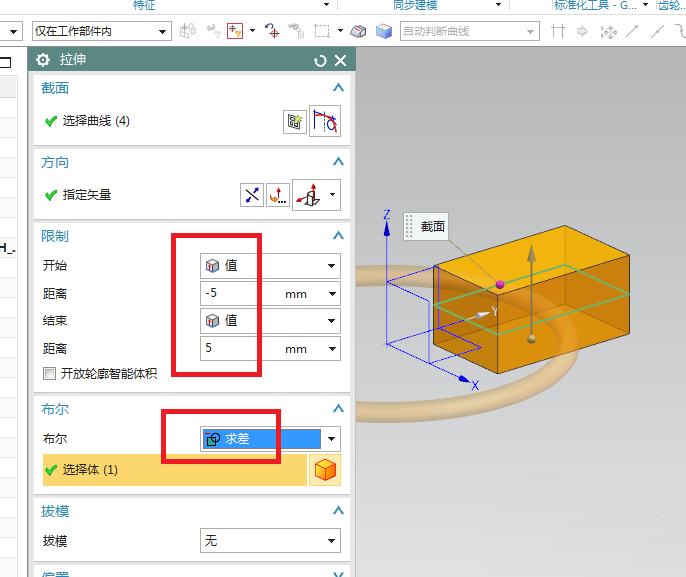

8、回到拉伸对话框，两边设置限制，-5开始，5结束，布尔求差不能少，点击确定。

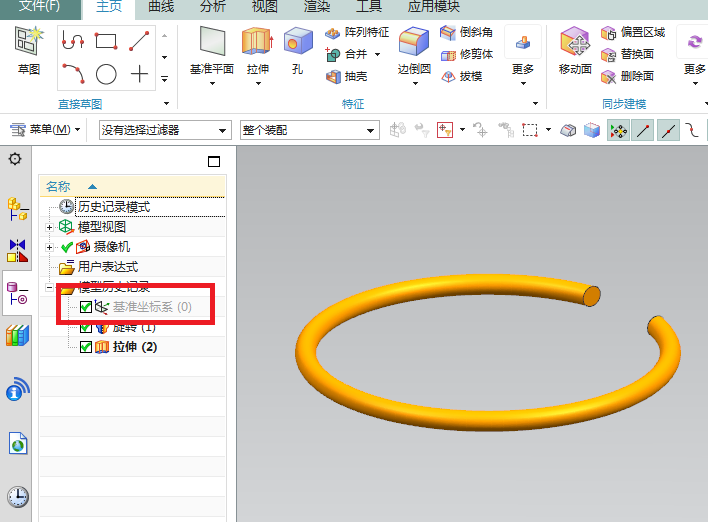

9、隐藏基准坐标系这个应该不难吧。

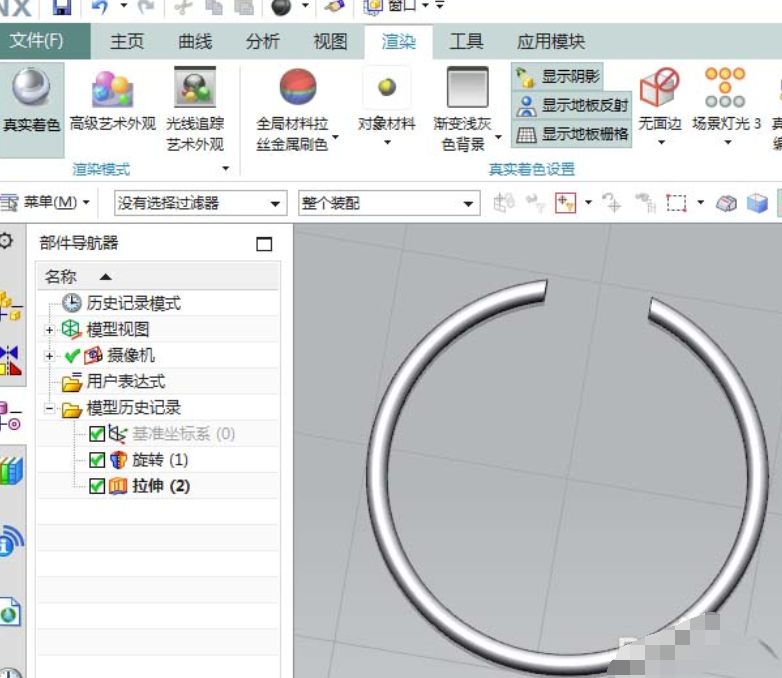

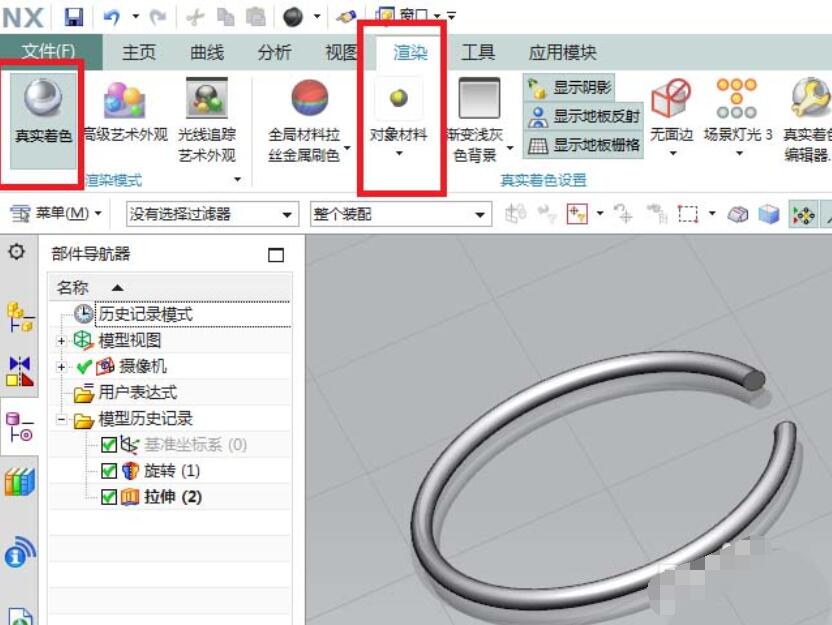

10、点击渲染中的真实着色，点击 对象材料为钢，最后就如下两幅图所示。

上面就是小编为大家带来的UG创建钢丝挡圈零件的详细操作步骤，一起来学习学习吧。相信是可以帮助到一些新用户的
