caxa3D制作指尖陀螺的操作方法

今天小编讲解了在caxa3D制作指尖陀螺步骤，下文就是关于在caxa3D制作指尖陀螺的教程，一起来学习吧。

caxa3D制作指尖陀螺的操作方法

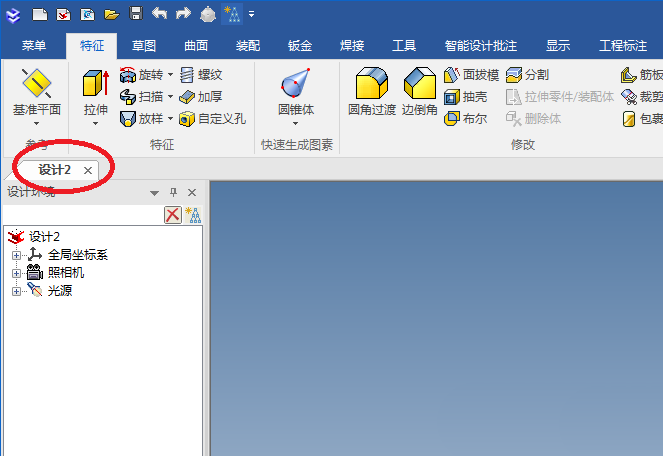

1、打开caxa3D实体软件，新建一个空白的新的设计环境。

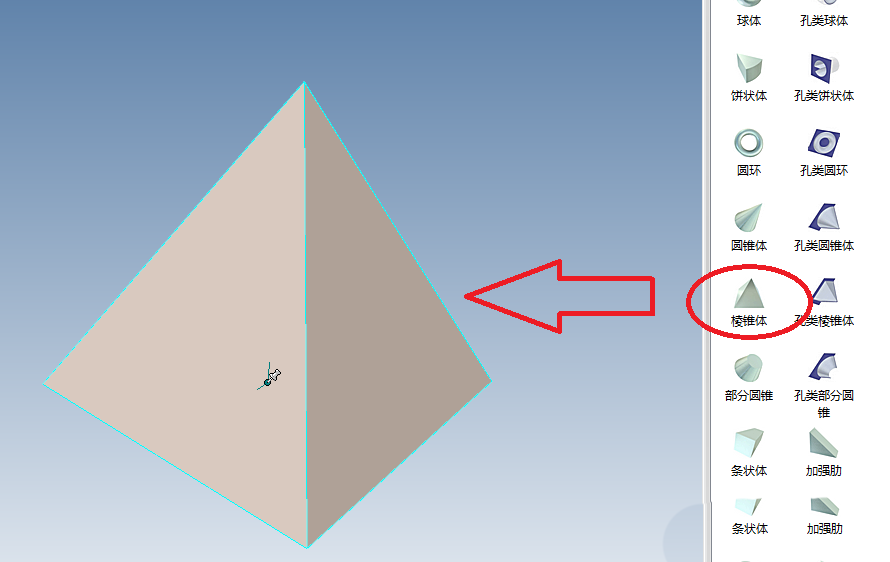

2、从设计元素库中拖一个棱锥体到三维空间释放，创建一个四棱锥。

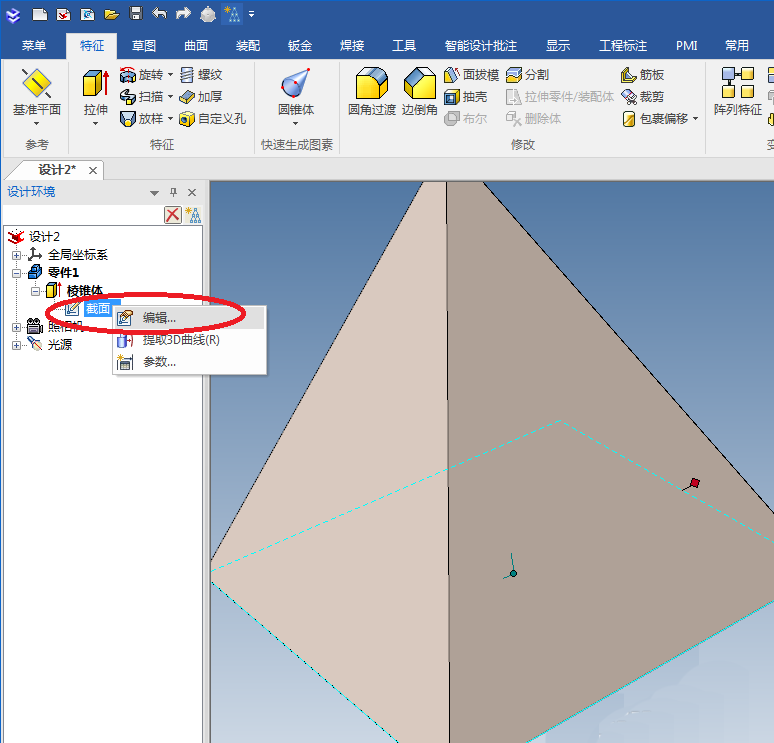

3、在设计树中展开“零件1——棱锥体——截面”，鼠标左键选中“截面”，再单击鼠标右键，在点击弹出的“编辑”。

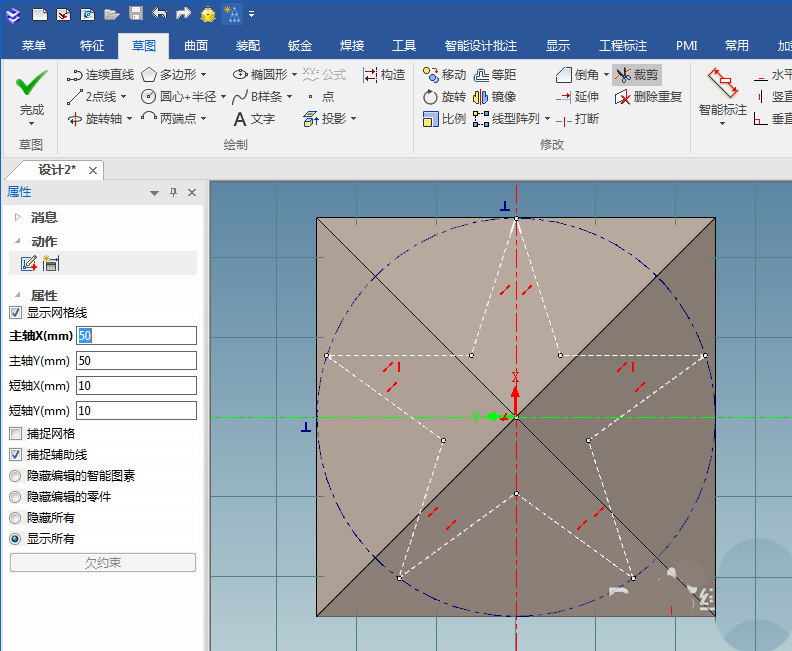

4、在草图平面中将原有的正方形裁剪掉，然后画一个空心的五角星，然后点击完成，退出草图。

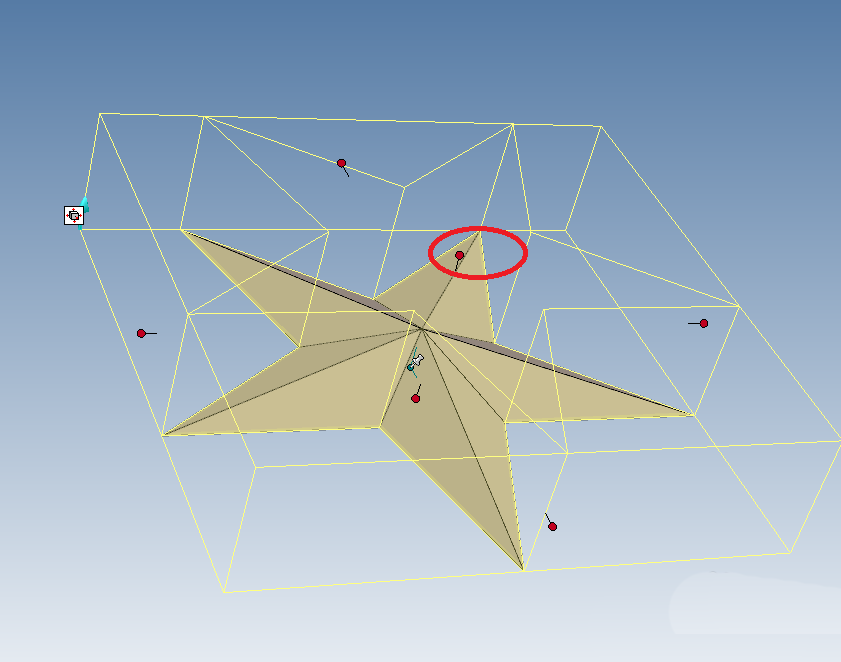

5、鼠标左键点击实体直至出现包围盒，然后拖动手柄调整高度。

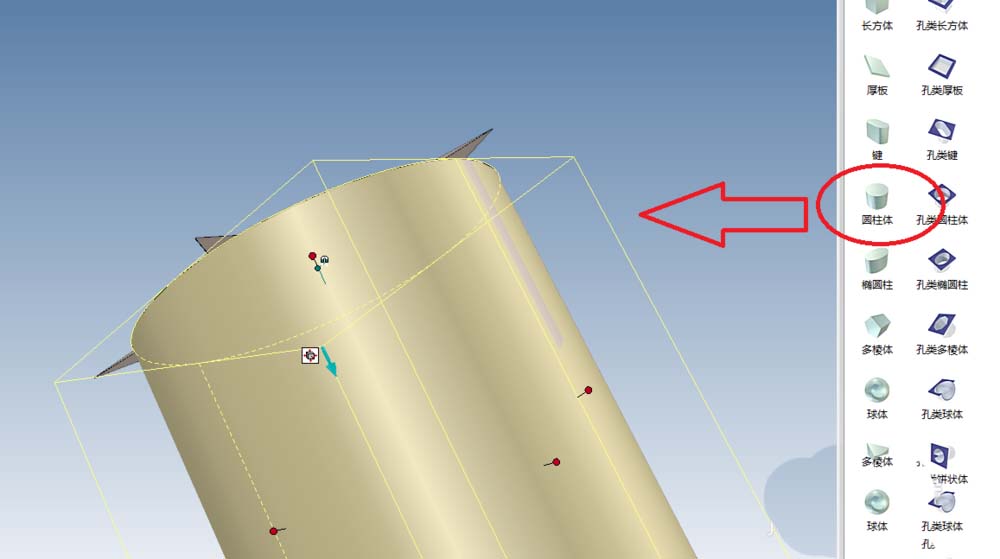

6、从设计元素库中拖一个圆柱体到三维空间，这次指定五角星的平面中心点为释放点，释放创建圆柱体。

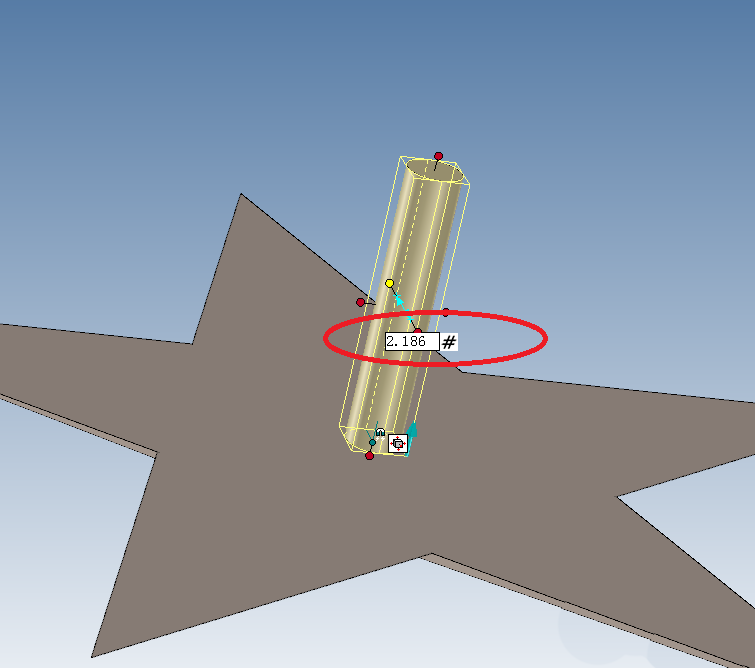

7、拖动包围盒上的手柄，调整圆柱的直径和高度。

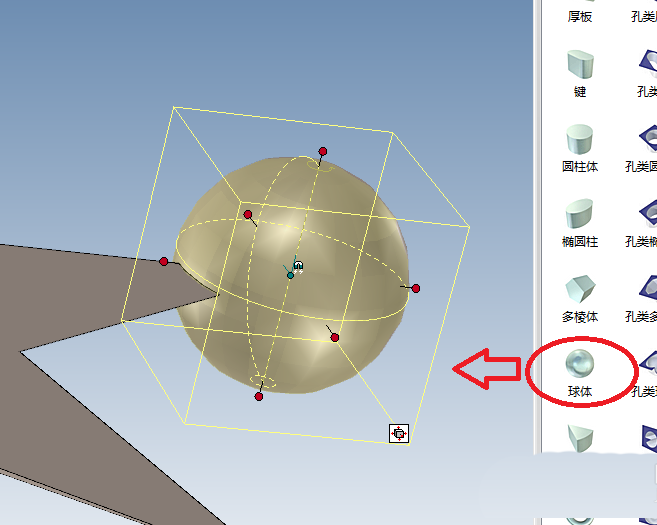

8、从设计元素库中拖一个球体到三维空间，选择五角星的尖端点为释放点，创建球体。

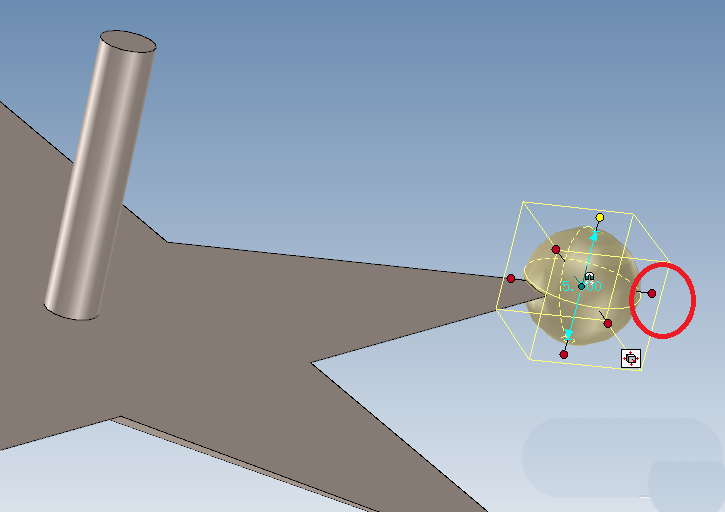

9、通过手柄调整球的大小。

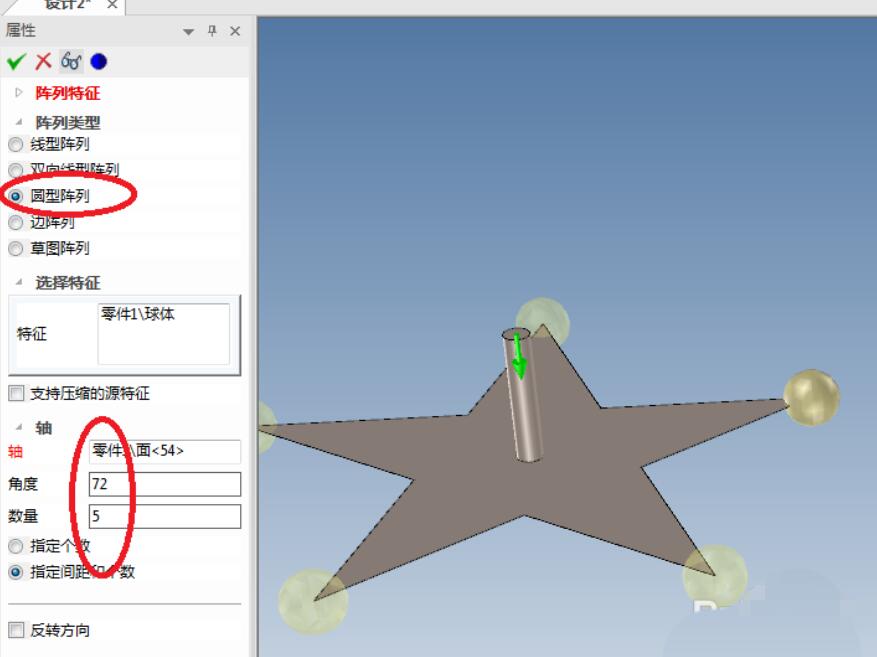

10、点击工具栏中的阵列特征，然后左边属性中选择“圆型阵列”，轴选择圆柱体，特征选择球，角度72，数量5，点击√，完成并应用。

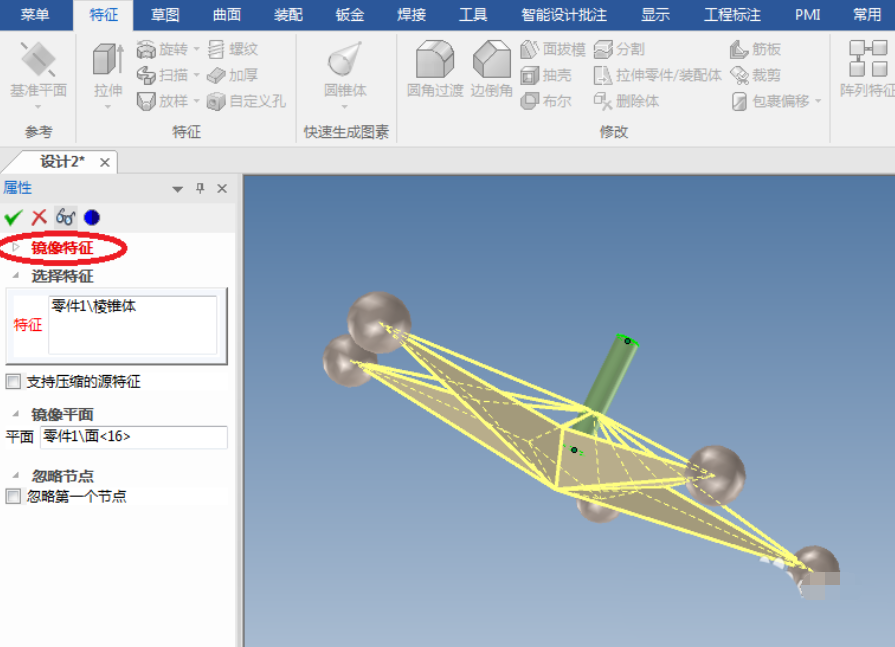

11、激活工具栏中的镜向特征，特征选择半个五角星，平面选择五角星的平面，点击√，。

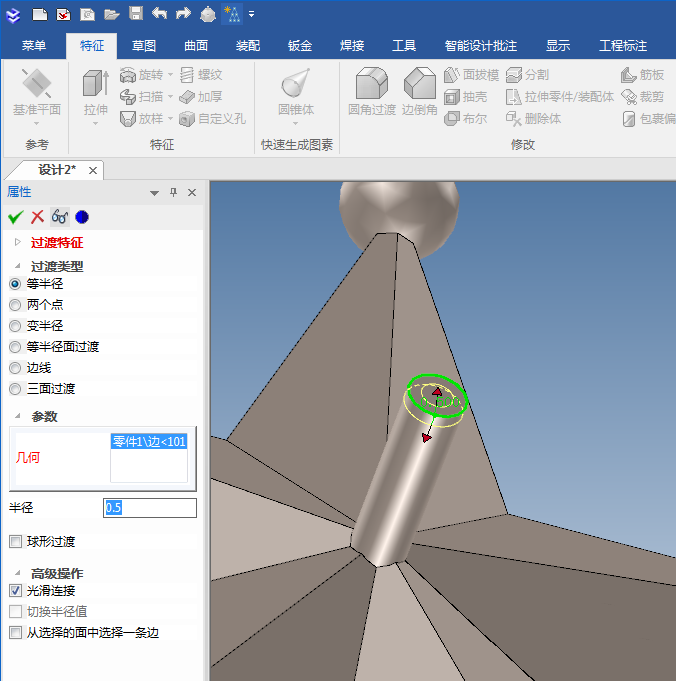

12、激活圆角过渡命令，给圆柱体进行倒圆角。

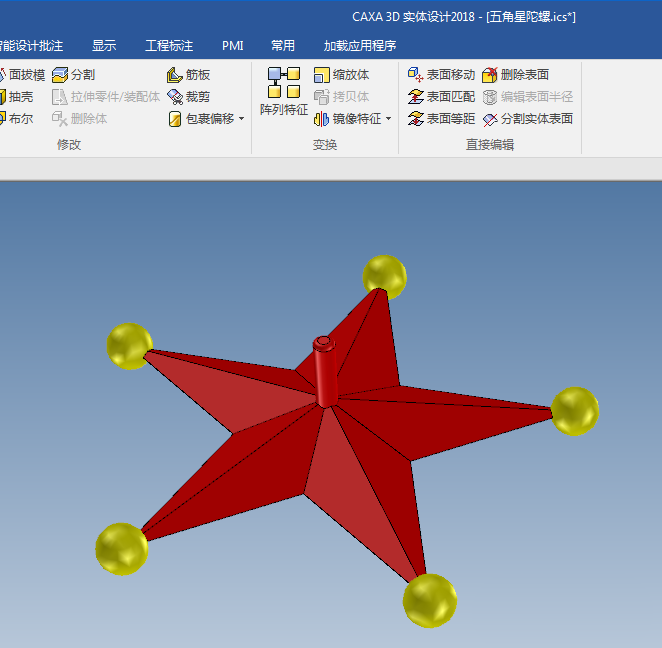

13、选中实体，智能渲染，红色。然后单个选择球体表面：智能渲染——黄色，五个球，重复五次。到这，红色的五角星陀螺创建完成。

各位小伙伴们，看完上面的精彩内容，都清楚caxa3D制作指尖陀螺的详细操作步骤了吧!
