powerdesigner建立网络图的操作步骤

很多人不知道如何使用powerdesigner?今日为你们带来的文章是关于powerdesigner建立网络图的具体讲解，还有不清楚小伙伴和小编一起去学习一下吧。

powerdesigner建立网络图的操作步骤

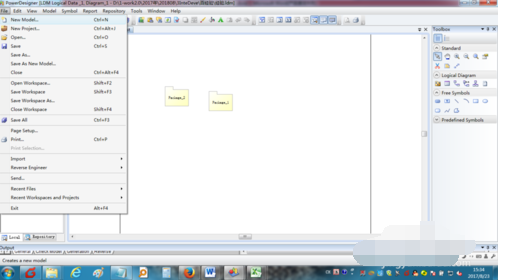

打开powerdesigner，点击【文件】菜单，再选择【新建模型】

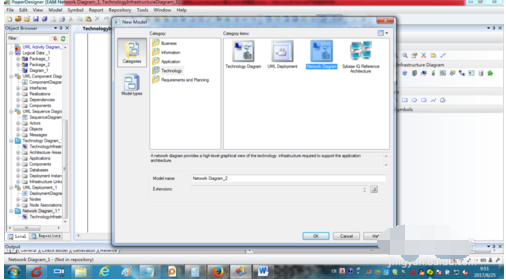

在【新建模型】界面，在【类型】中选择【技术】，在【类型项】中选择【网络图】，然后点击【OK】

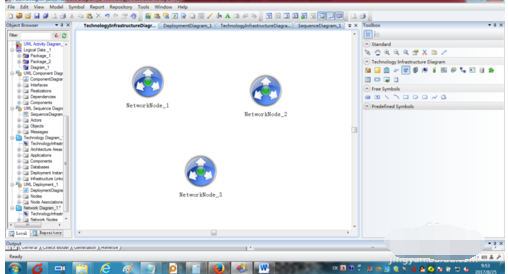

在右侧的工具栏中，在【网络图】下点击【网络节点】图标，然后在主窗口上点击一次，就生成一个网络节点

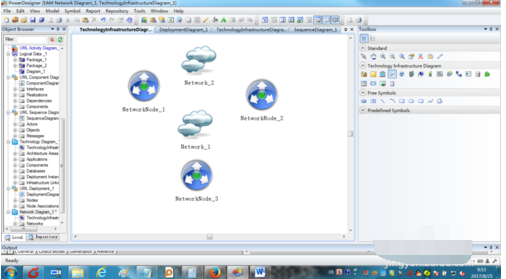

在右侧的工具栏中，在【网络图】下点击【网络】图标，然后在主窗口上点击一次，就生成一个网络

在右侧的工具栏中，在【网络图】下点击【硬件服务器】图标，然后在主窗口上点击一次，就生成一个硬件服务器

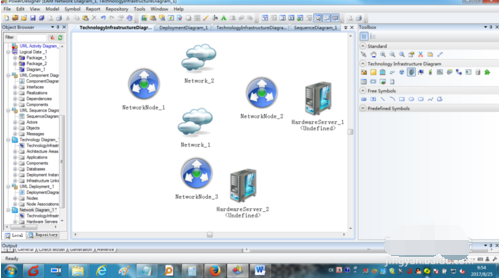

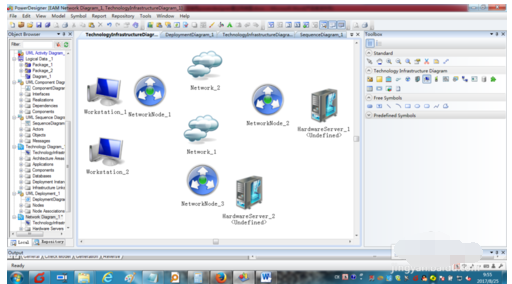

在右侧的工具栏中，在【网络图】下点击【客户端】图标，然后在主窗口上点击一次，就生成一个客户端

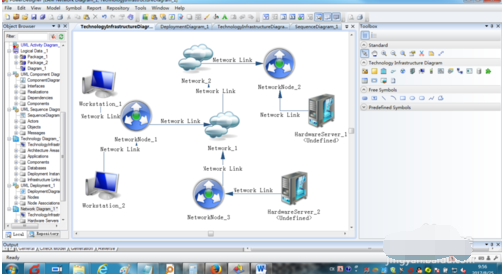

在右侧的工具栏中，在【UML部署图】下点击【基础设施连接】图标，然后在主窗口上点击一个对象，然后拖动鼠标连接到另一个对象，从而建立相互间的连接关系。

以上就是小编给大家带来的全部内容，大家都学会了吗?
