UG8.0中圆周阵列的设置方法步骤

这篇经验和大家聊一聊关于UG8.0中圆周阵列的设置方法步骤，希望能够帮助到有需要的朋友。

UG8.0中圆周阵列的设置方法步骤

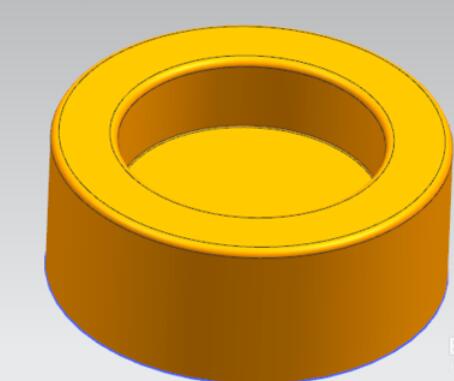

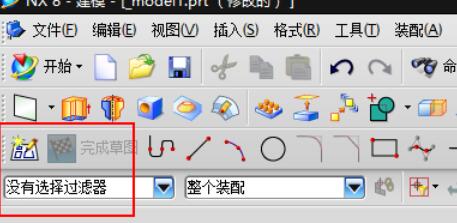

打开UG之后先画一个圆，然后将圆拉伸成一个圆台，用作接下来圆周阵列的底座，如图

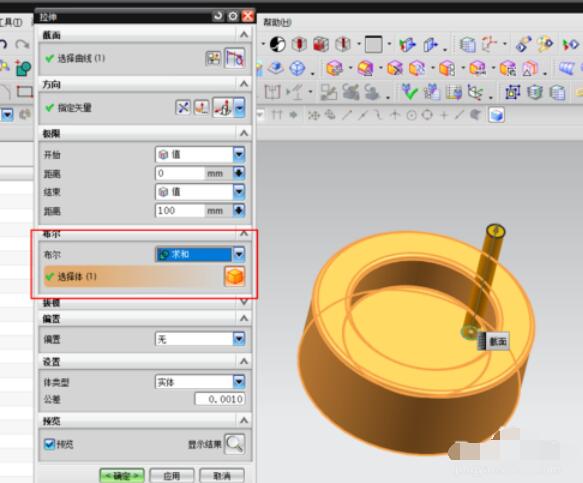

底座画完了之后，我们在底座上面画一个特征(随意拉伸一个圆柱即可)，如图

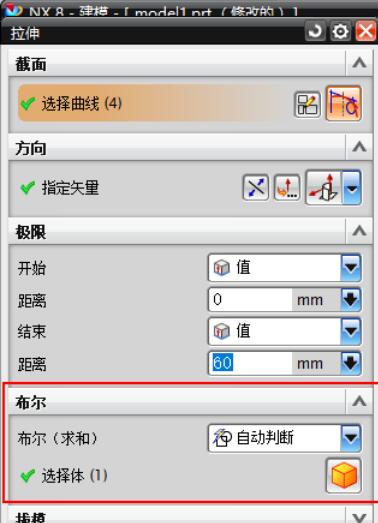

同样，布尔运算需求和，将特征体与底座求和以便之后的阵列操作。

底座和特征体都完成之后就开始进行圆周阵列的指令操作

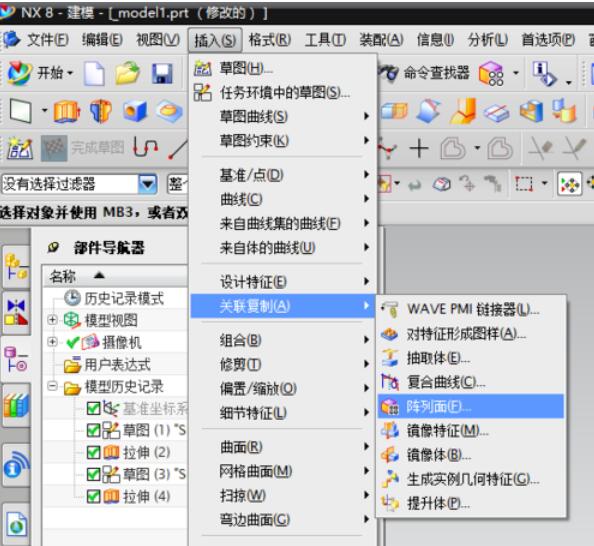

插入——关联复制——阵列面

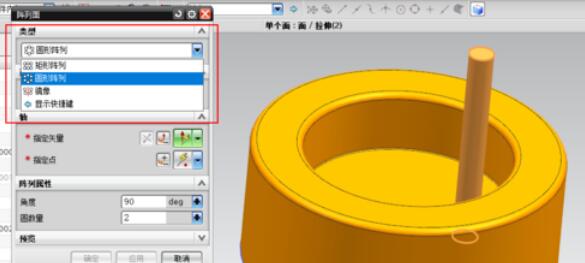

这里的阵列方式，我们下拉选择圆周阵列

选定第二次拉伸的特征体，将其阵列

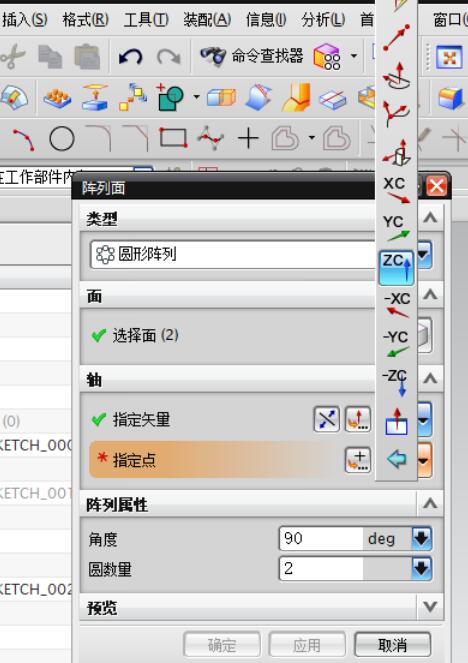

最开始的时候我在画是默认的在平面上，软件默认的是XY平面，所以这里的阵列矢量我们选择ZC轴，即Z轴的正方向

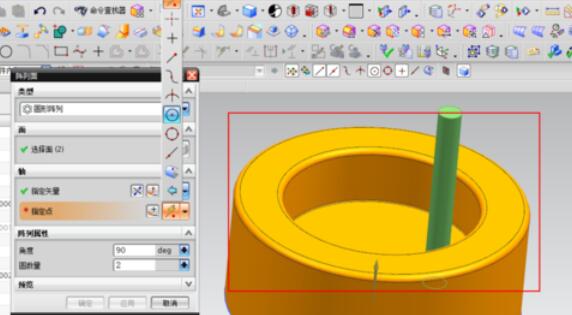

指定的话选择圆弧中心比较方便，这里我们选定红框内的任意一条圆弧即可

这里需要注意一点，UG的阵列角度和其他软件不一样，其他的软件是默认360°直接填阵列项目数即可

而UG不同，UG的阵列角度是指相邻两个阵列特征之间的角

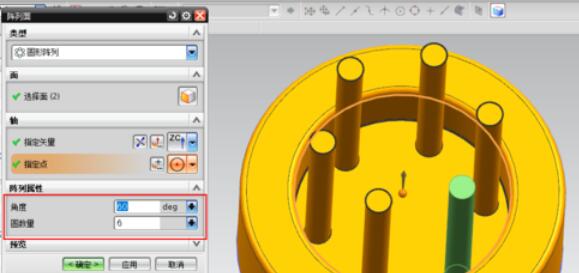

角度和数量选定之后会出预览效果

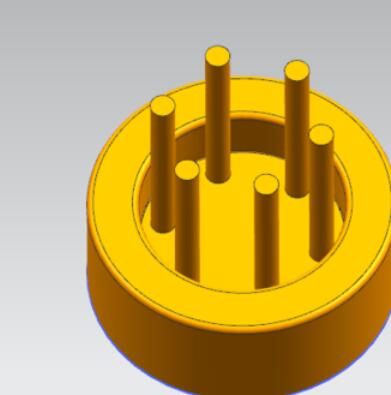

ok,我们的圆周阵列特征操作就完成了。

以上就是UG8.0中圆周阵列的设置方法步骤，希望学习后对你有所帮助。
