CAD测量图纸尺寸长度的操作教程

今天小编给大家讲解CAD测量图纸尺寸长度的操作教程，有需要或者有兴趣的朋友们可以看一看下文，相信对大家会有所帮助的。

CAD测量图纸尺寸长度的操作教程

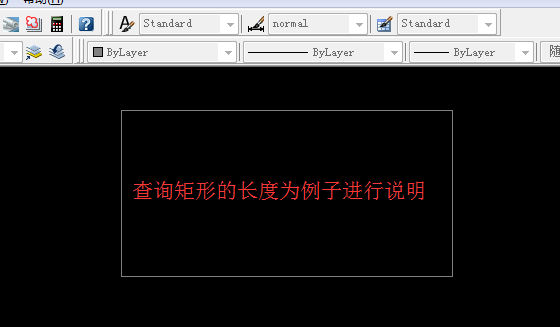

1、首先打开CAD图纸，放大软件中的图纸使我们能清楚看到需要查询的线段。我以查询图纸中所画的矩形的长度为例子进行说明。

2、放大图纸之后我们点击CAD工具栏中的工具→查询→距离按键。

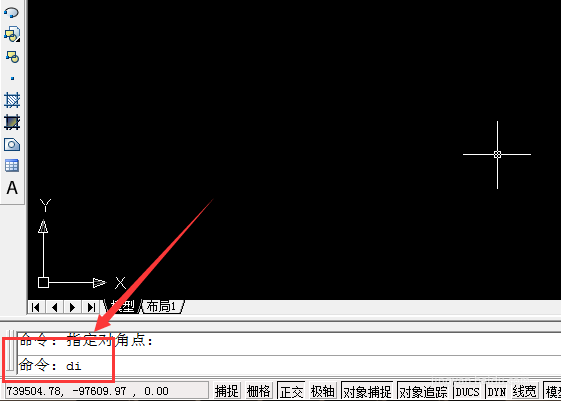

3、我们也可以在CAD的命令栏中输入“di”字母，通过查询距离的快捷键进行查询。

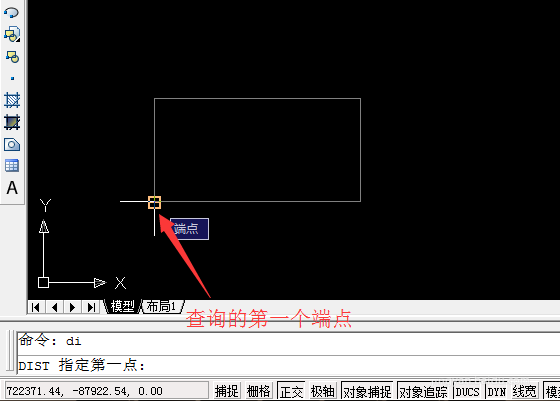

4、然后我们通过鼠标选中矩形长度的左边端点后左键点击一下。

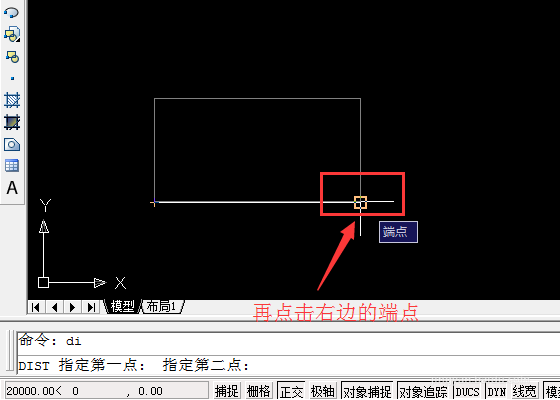

5、接着鼠标移动到矩形长度的右侧端点上也点击一下。

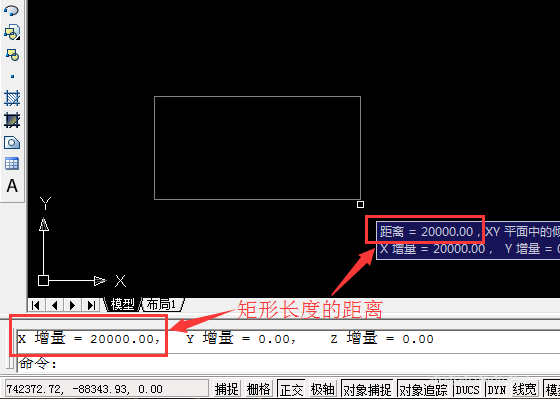

6、之后在鼠标所在的位置就会显示出矩形的长度尺寸了。同样的在CAD的命令栏中我们也会看到所测出的矩形长度尺寸。

上面就是小编带来的CAD测量图纸尺寸长度的简单教程 ，大家都学会了吗?
