AutoCAD2016绘制铁路雷车运行图的操作步骤

有很多小伙伴反映说，自己还不晓得AutoCAD2016怎样绘制铁路雷车运行图，而下文就介绍了AutoCAD2016绘制铁路雷车运行图的操作步骤，有需要的伙伴可以参考哦。

AutoCAD2016绘制铁路雷车运行图的操作步骤

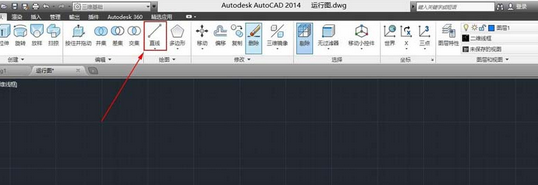

我们需要先进行运行图横纵轴的绘制。这里我们用直线进行绘制，首先点击如图的直线按钮。

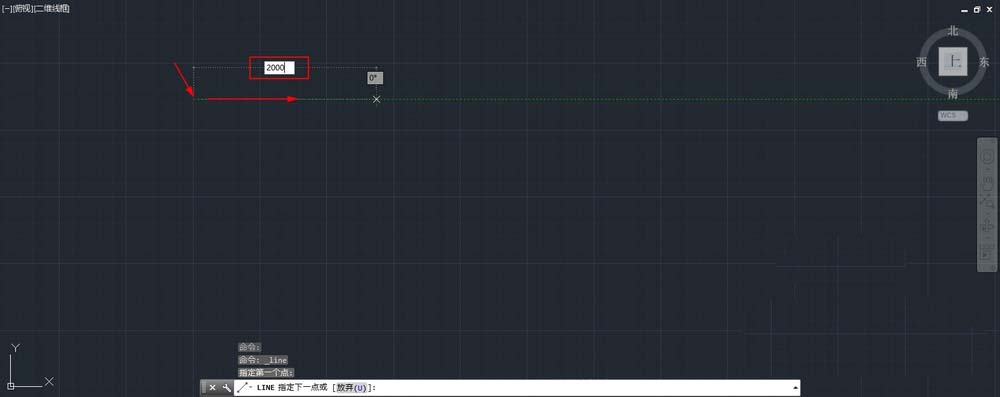

然后我们点击完直线后，选取图上任意一个点，进行点击选择第一个点，然后横向拖动鼠标，这时我们会看到，图中方框所示部分有数字出行。(实例中给的2000可以根据自己设定的比例尺来选择长度)

输入完2000点击回车后就可以看到这个图了，然后我们需要再次按下回车来确认我们已经绘制完这条直线了。

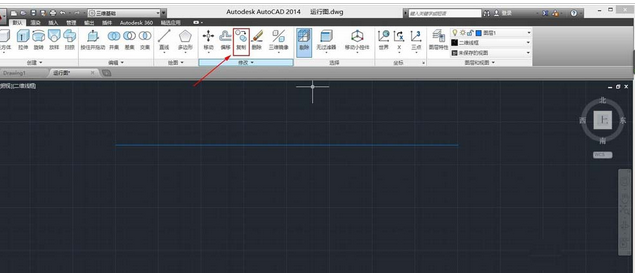

接下来我们需要用到复制工具，如图中方框所示，点击复制

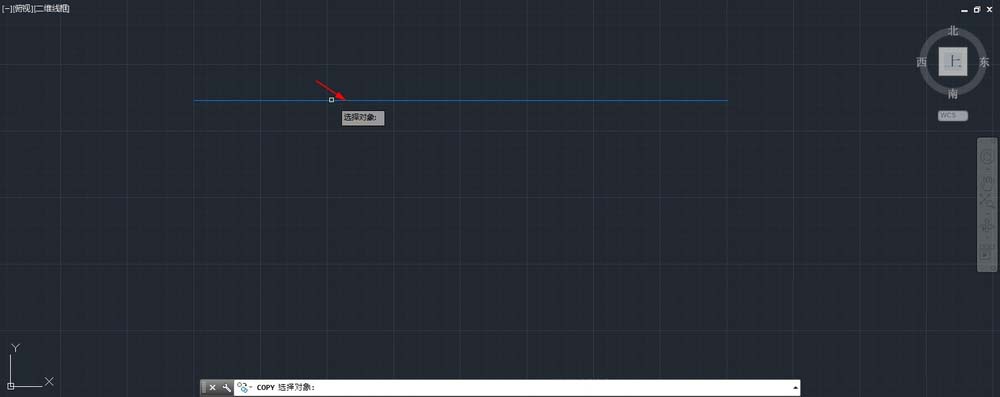

这时我们将鼠标移动到刚刚画好的直线，单击刚刚画好的直线

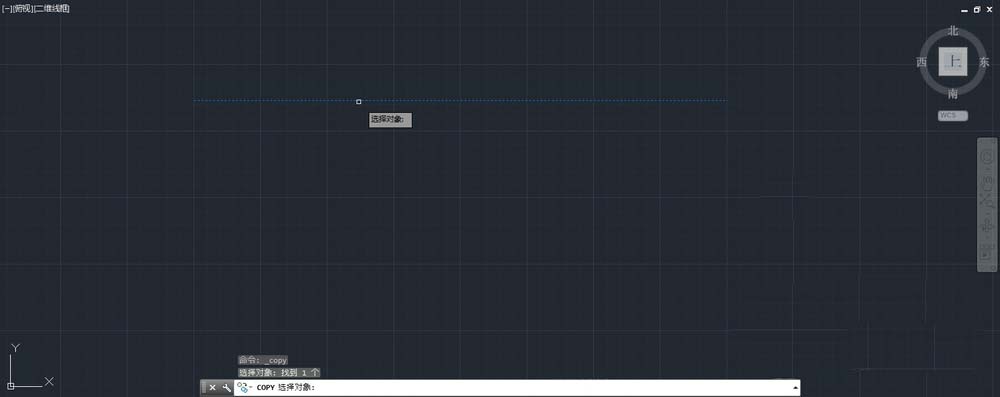

然后被选中的直线会变成虚线，然后按下回车。

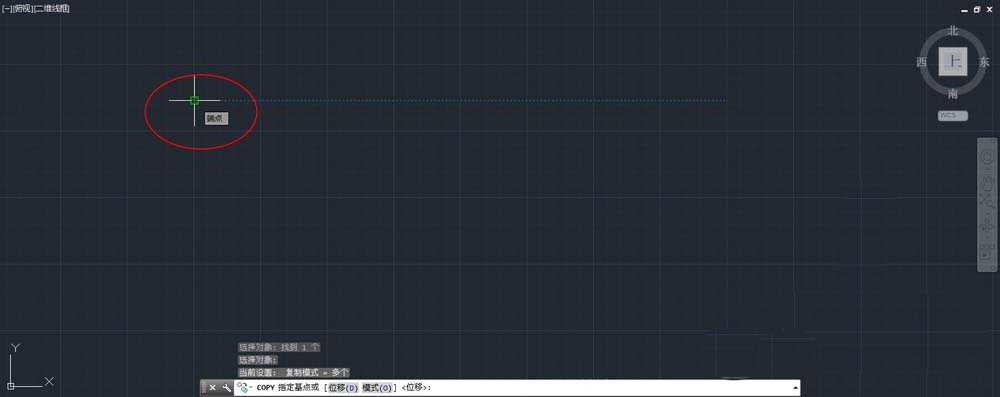

此时我们需要再次选择一个复制的起点，这里我们选择如图直线的一端。然后和画直线一样，向下拖动鼠标。

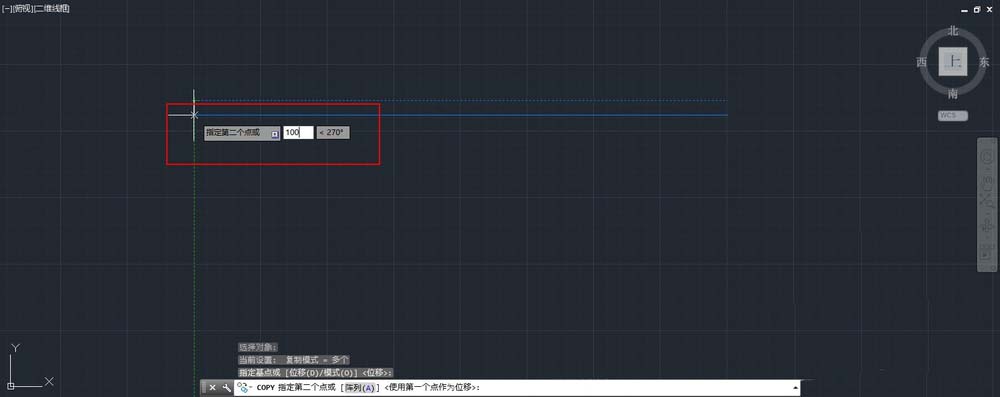

接下来我们可以输入，数字100(或者合适的比例尺)，然后单击或者按下回车。此时我们就得到一条在不同位置一样的直线。

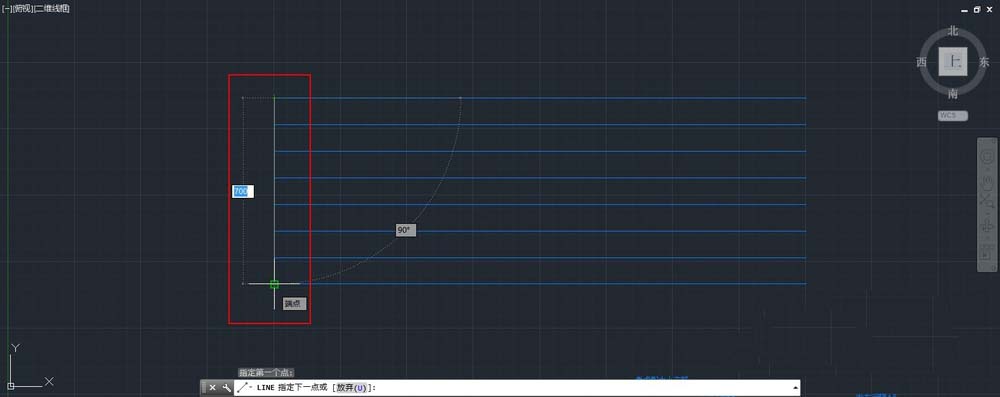

再重复刚刚复制的步骤，我们就可以看到如现在这个图了。然后我们来画纵轴。同样使用直线连接两个端点。

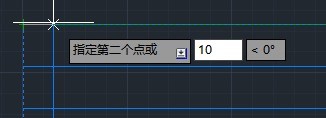

画完一条纵轴后，同样使用复制功能，按比例尺，(图中按10mm=1分钟画的)

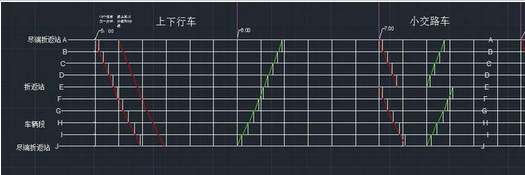

复制画完横纵和纵轴后，我们就可以看到如下这个图。然后我们就可以根据列车运行的情况，画出不同的交路的运行情况。

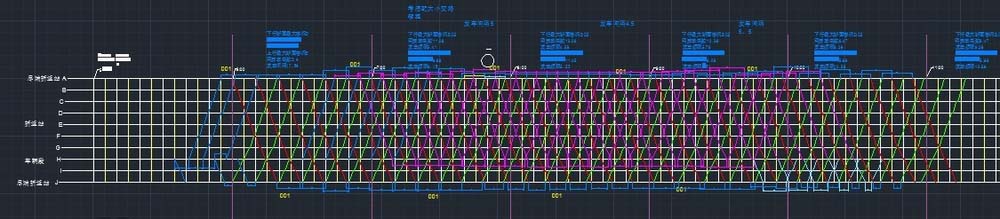

然后同样使用复制功能吧不同的交路进行组合，按照要求画出列车运行图

相信各位伙伴们看完了上文所描述的AutoCAD2016绘制铁路雷车运行图的详细操作方法，大家应该学会了吧!
