Catia插入零件几何体的操作教程

有时候使用华为Catia时，因实际需求想插入零件几何体怎么办?别急，下文就是华为Catia插入零件几何体的操作教程，一起看看去吧。

Catia插入零件几何体的操作教程

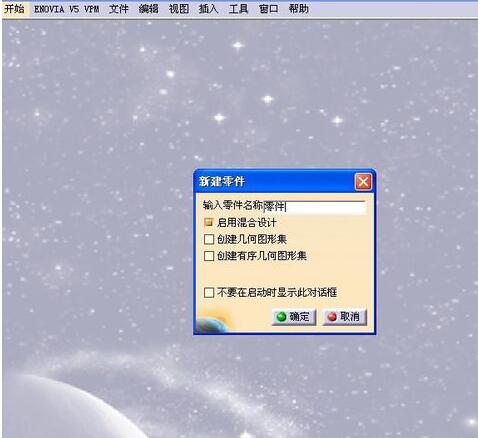

首先在Catia零件设计模块里新建一个零件，名称定义为：零件，具体操作，鼠标单击开始>机械设计>零件设计，在弹出的对话框中命令;

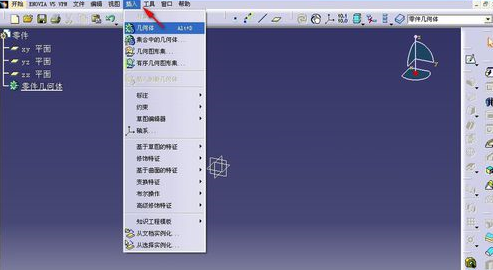

在菜单栏里有单击插入，并在弹出的下拉列表中查看所有命令，可以看到其中有几何体、集合中的几何体，下面就通过这两个命令来完成插入几何体的操作;

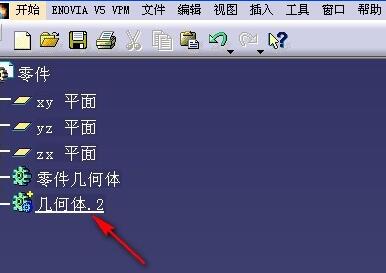

鼠标单击下拉列表中的几何体，在左上角零件的树形结构图中我们可以看到，零件默认有三个平面坐标和一个零件几何体，通过上述命令，新创建一个名为几何体.2的几何体;

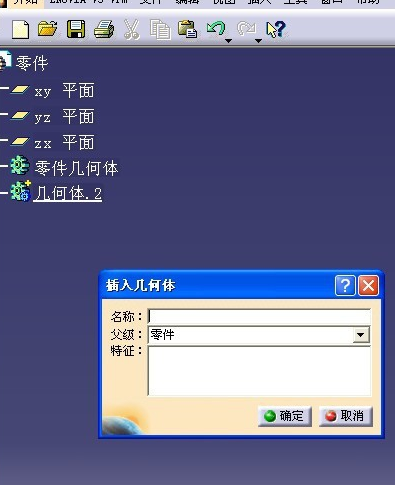

继续单击下拉列表中的>集合中的几何体命令，弹出>插入几何体命令对话框，对话框中有三项，第一项为所插入几何体的名称，第二项所属的父级，第三项为几何体的特征描述;

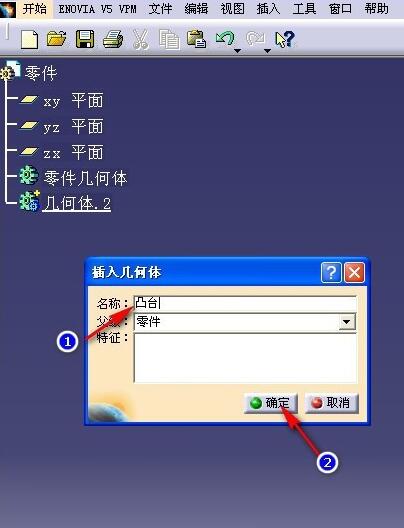

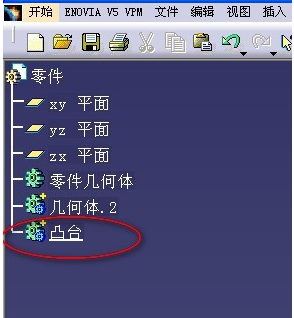

在名称一栏中将新插入的几何体名称命名为凸台，单击确定，这样在树形结构图中就会插入一个名称为凸台的新几何体。

上面就是小编为大家带来的Catia插入零件几何体的操作过程，一起来学习学习吧。相信是可以帮助到一些新用户的。
