Creo标注尺寸的操作步骤

有那么一部份多朋友还不熟悉Creo怎样标注尺寸的操作，下面小编就讲解Creo标注尺寸的操作步骤，希望对你们有所帮助哦。

Creo标注尺寸的操作步骤

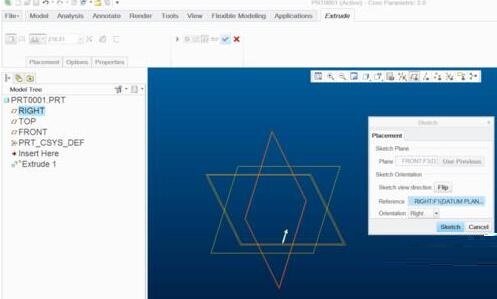

首先在Creo中建立一零件图，选Front为草绘面，Right为参考面

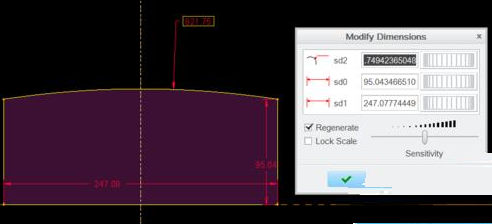

单击“草绘”按钮，进入草绘绘图环境，绘制如图中所示带大圆弧的封闭草绘截面;修改截面尺寸为需要值

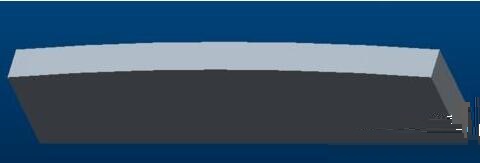

生成实体模型

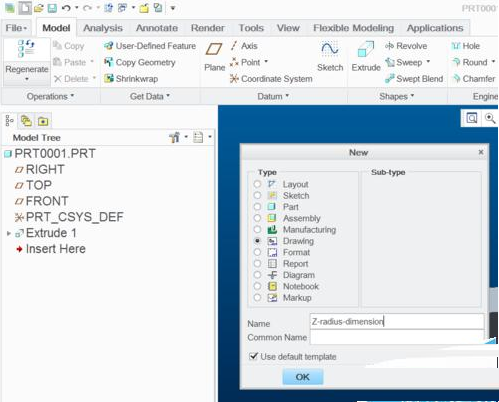

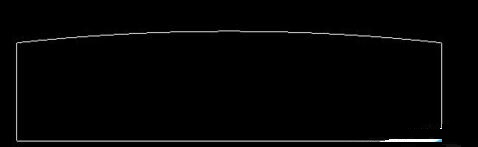

创建一工程图，添加主视图

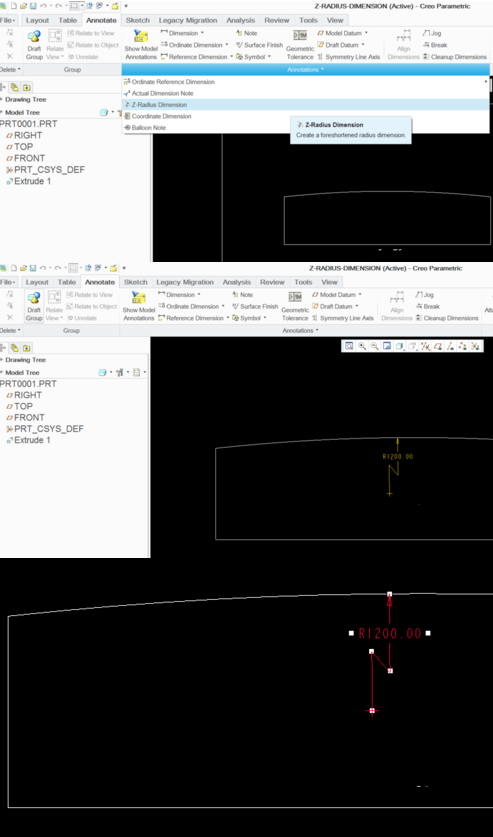

标注“Z-半径尺寸”。

1) “Annotation”下拉选项卡，选择“Z-Radius Dimension”

2.)单击圆弧;再在圆弧内侧单击一下，就可以看到标注出的“Z-Radius Dimension”

3.)按鼠标中键结束标注

各位小伙伴们，看完上面的精彩内容，都清楚Creo标注尺寸的操作过程了吧!
