数毛社重申Switch2是8nm工艺 新片未展示DLSS特性

根据Digital Foundry（数毛社）专家的最新分析，此前泄露的Switch 2时钟频率信息进一步表明该主机采用了8nm工艺芯片。

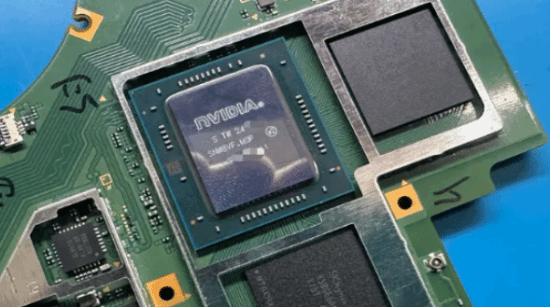

此前爆料称，Switch 2搭载定制版NVIDIA Tegra SoC，采用基于Ampere架构的GPU。GPU在底座模式下运行频率为1.0GHz，提供约3.1 TFLOPs的性能；掌机模式下频率降至561MHz，性能约1.71 TFLOPs。

在最新一期播客中，数毛社的技术专家仔细研究了泄露的时钟速度，其认为，综合来看，泄露的时钟频率与T239芯片的8nm工艺能力相符。

此外，从Switch 2的预告片来看，其使用T239芯片基于Ampere架构的潜力并未被完全展现。在短暂的《马里奥赛车》片段中，画面分辨率并不高，同时锯齿较为明显，与多数任天堂游戏画质特性一致。此外，预告片没有提供明显证据表明新机启用了DLSS或其他Ampere架构的高级特性。

Switch 2将于今年晚些时候在全球推出。有关这款游戏机的更多信息将在4月初举行的直面会上公布。敬请期待。
