AutoCAD创建布局空间的操作流程

小编今天带来的是AutoCAD创建布局空间的操作流程，下面就来学习AutoCAD创建布局空间的操作步骤吧，希望能够帮助到大家。

AutoCAD创建布局空间的操作流程

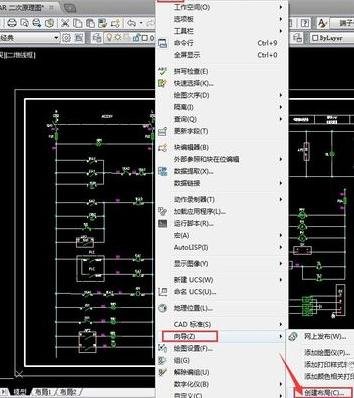

在菜单工具中的菜单项找到向导，然后选择创建布局

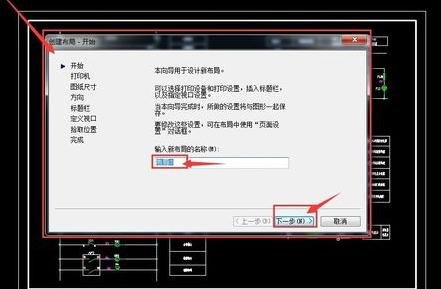

弹出创建布局对话框，输入新的布局名称，然后进行下一步

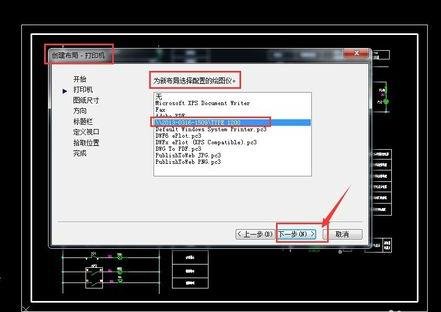

在创建布局对话框中，进行打印机的选择，在打印机列表中有几种类型的可供选择，我们选择实际联网打印机，然后点击下一步按钮

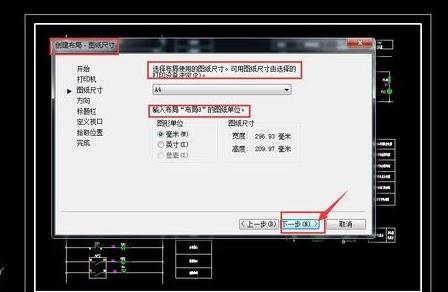

进入打印图纸尺寸选择，提供了纸张的尺寸，在这儿，选择A4打印纸，这个根据实际联接的打印机纸盒选择，创建布局图形单位一般是毫米

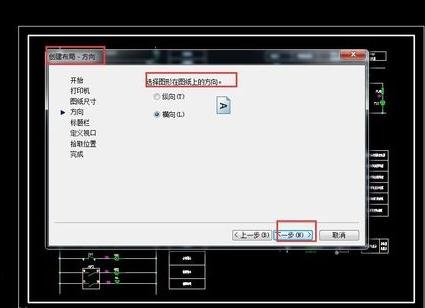

创建布局的纸张方向，是横向还是纵向，根据图形适合的，完成后点击下一步按钮

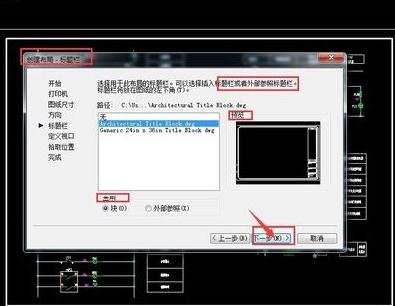

这个是插入标题栏，可选择无，也可以插入块，或者是外部的参照物，右侧有浏览框，选择好后，点下一步

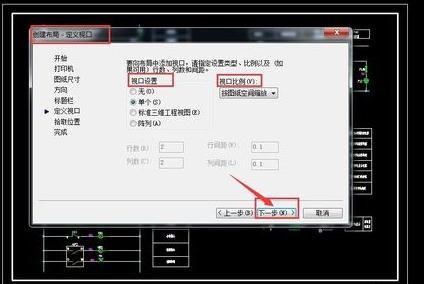

进入定义视口设置，视口设置单个还是工程视图还是阵列，视口比例可按图纸空间缩放，然后点下一步按钮

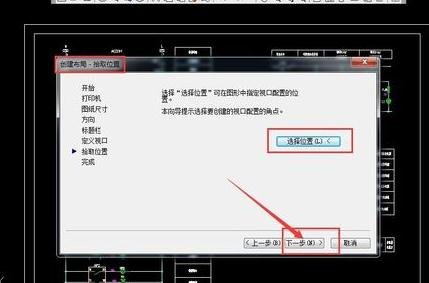

进入拾取位置选项，然后选择位置，选择好后，点完成

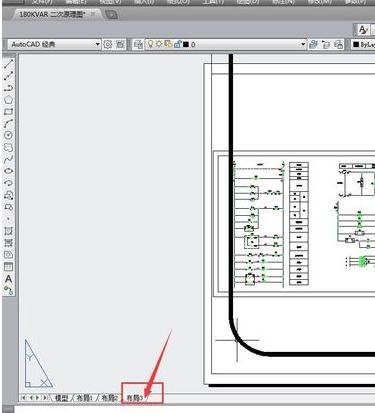

这个就是新创建的布局3，可以把标题栏缩放到合适

上面就是小编为大家带来的AutoCAD创建布局空间的操作流程，一起来学习学习吧。相信是可以帮助到一些新用户的。
