今天分享的是UG8.0软件设计模架虎口的操作步骤,希望能够帮助到有需要的朋友。
UG8.0软件设计模架虎口的操作步骤

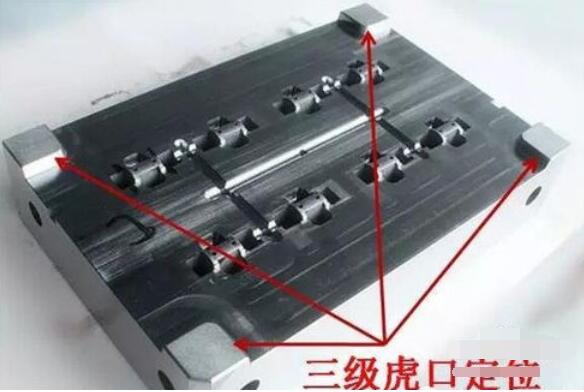

虎口在UG8.0模具设计中起定位的作用,一般的常规模具都要求设计虎口进行定位;

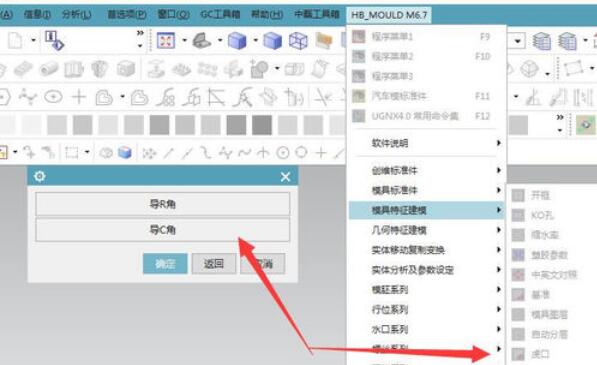

模仁上的虎口可以使用胡波工具下的虎口创建,但是对于模架上的虎口,需要自行手动的绘制;
如本例,对于平板模具而言,是必须设计虎口,单靠模架导柱对模具进行定位,显然不是很好!

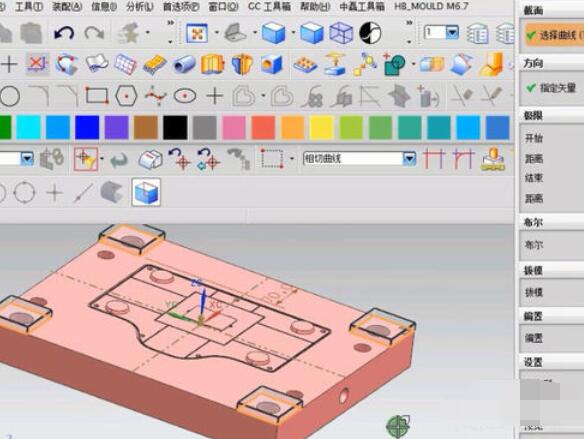

拉伸完虎口的实体模型后,需要与模架进行布尔运算求和;

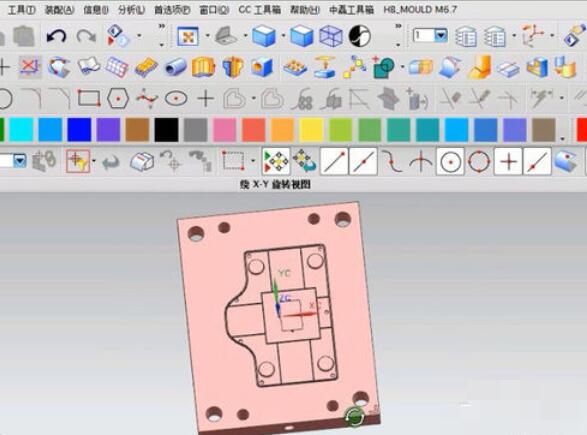

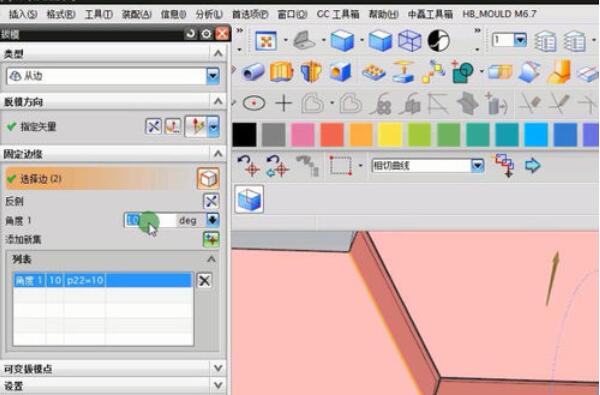

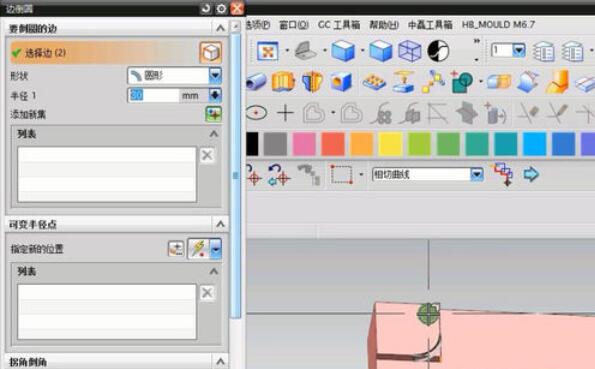

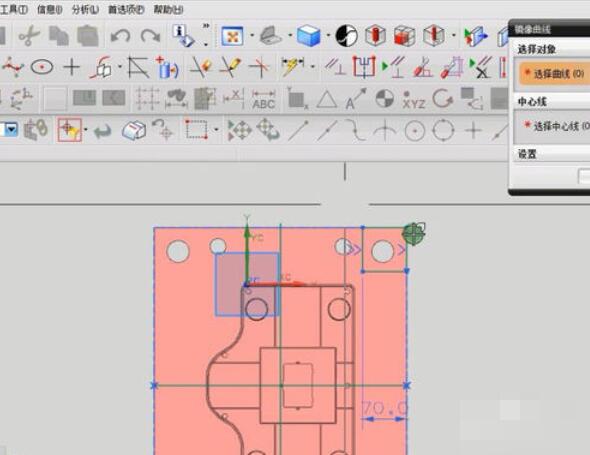

UG8.0绘制模架虎口可以先创建草图、然后对其执行拉伸,虎口的拔模角度常取5度或10度,中间需要倒R角;
模仁虎口的高度取值要比模仁高一些,可以取8mm或10mm;虎口常设计于后模。

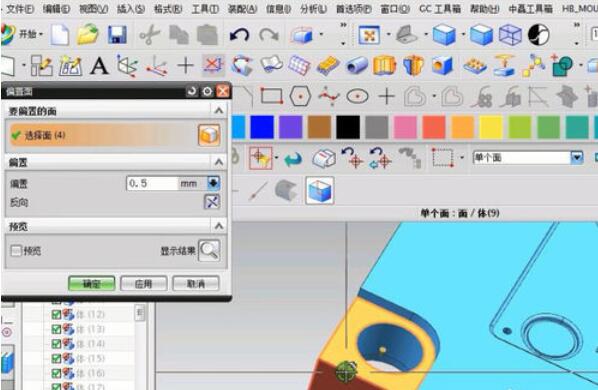

在虎口的细节设计完成后,需要与A板执行布尔运算求差,虎口与A板之间要留有0.5mm避空位置,更多关于UG8.0模具设计培训虎口设计,请下载视频进行学习。
上面讲解的UG8.0软件设计模架虎口的操作步骤,相信大家都学会了吧。
