UG8.0深度轮廓设置方法步骤

有用户对UG8.0中设置深度轮廓方法不是很熟悉，那么下面小编介绍一下UG8.0深度轮廓设置方法步骤，大家可以学习一下哦。

UG8.0深度轮廓设置方法步骤

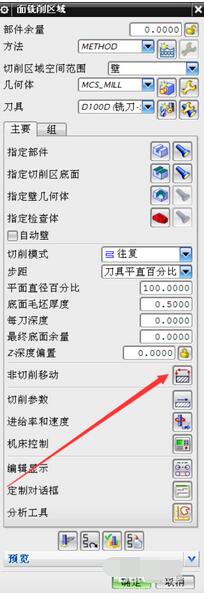

首先，在非切削参数里面，起点和钻点里面。区域起点，添加集里面。可是设置不止一个下刀点的。

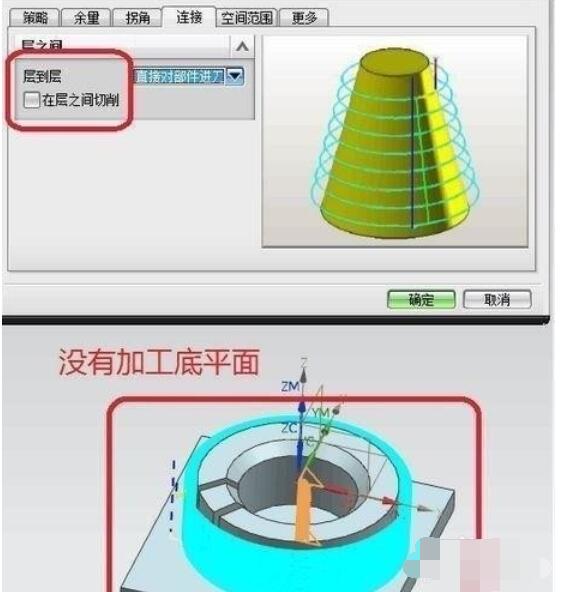

然后，在层里面设置，好像有个ZC，选择最高点或者最高面即可(对不起我在家电脑没有UG，不是很确定)。

然后，用的是R刀 、深度加工轮廓是默认的精加工、第一刀就要切削到零件、所以第一刀深度就是刀具的R半径。

然后，打开模型，进入加工模块，因为不知道顶平面的坐标位置，点击分析/测量距离，选择投影距离，测量一下顶平面与原坐标的纵向距离，方便我们设定工件坐标系。

然后，创建工件坐标系，原坐标向上移动距离为刚刚测量的值。再创建一把直径12的刀。进入加工操作，选择平面轮廓铣加工。

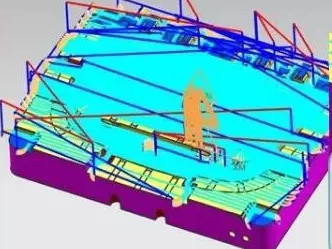

最后，选择部件边界，分别为三个圆柱台平面，选择底平面为台阶面，设置每刀切削深度，生成刀路。设定好毛坯可进行仿真模拟，加工效果。

上面讲解的UG8.0深度轮廓设置方法步骤，相信大家都学会了吧。
